ПРОМЫВКА РАДИАТОРА И ЗАМЕНА
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
(1) Замена охлаждающей жидкости
Избегайте продолжительного или частого
контакта антифриза с поверхностью кожи.
Такой контакт может вызвать кожные
заболевания и другие болезни.
При контакте кожи с антифризом и
промывочными жидкостями промойте эти
части тела большим количеством чистой
воды.
Беречь от детей
Защита окружающей среды: Правила
хранения и утилизации слитого антифриза
могут регламентироваться федеральными и
местными законами и инструкциями.
Слив и утилизацию антифриза производите
на специальных площадках или в
специальных гаражах, где имеются
специальные емкости для его слива.
В случае сомнения обратитесь к местным
органам на предмет правил хранения и
утилизации антифриза.
Дождитесь, пока температура
охлаждающей жидкости упадет ниже 50 °С и
лишь после этого снимите крышку радиатора.
Игнорирование этого правила может привести
к ожогам горячей струей охлаждающей
жидкости из радиатора.

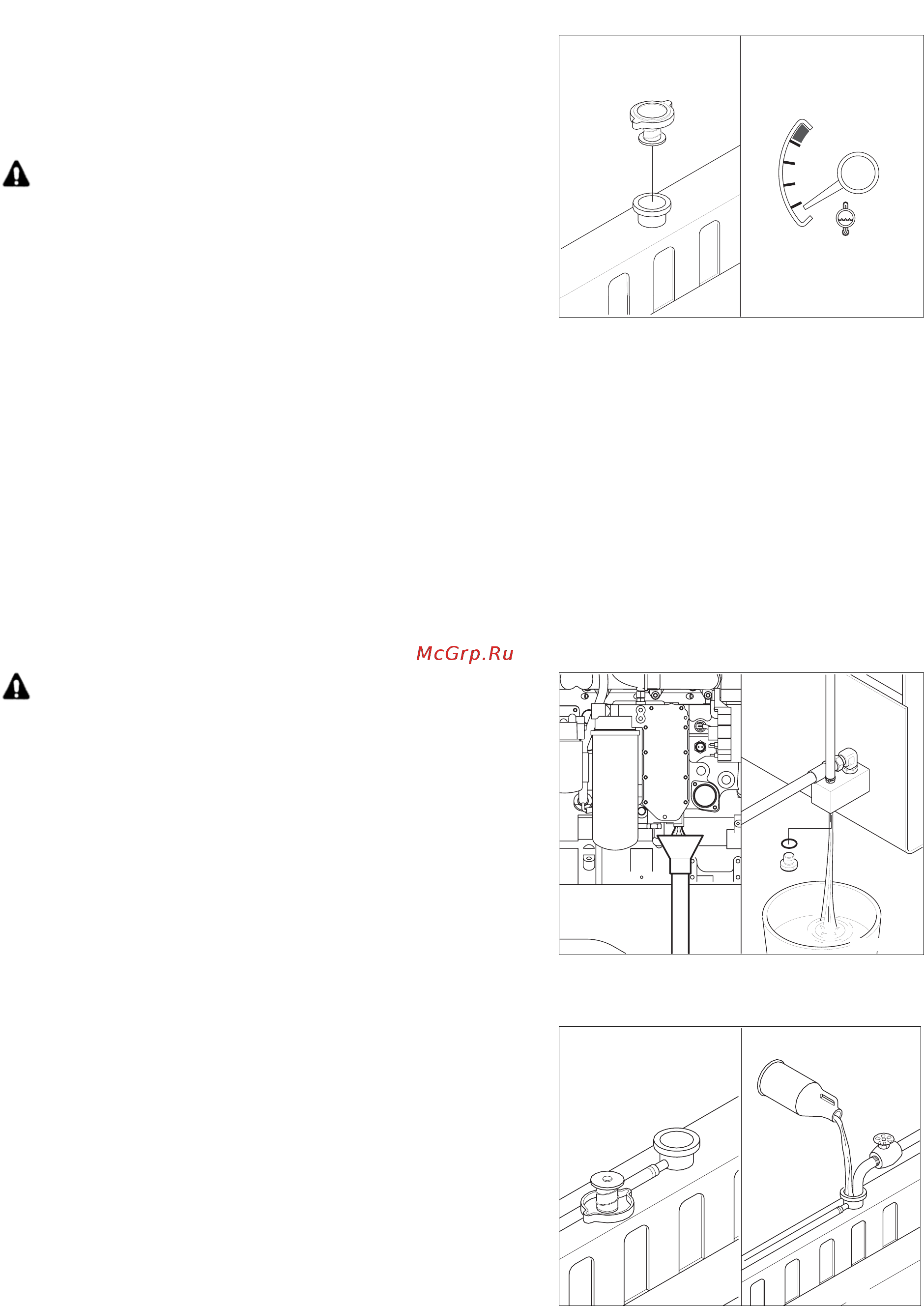

Слейте охлаждающую жидкость из системы
охлаждения путем открытия сливного крана на
радиаторе и снятия пробки в нижней части. Для
сбора охлаждающей жидкости может
использоваться поддон емкостью 60 литров .
(2) Промывка системы охлаждения
1 Заполните систему охлаждения содовым
раствором с чистой водой или другим
аналогичным раствором.
Используйте растворы следующей
концентрации: 0,5 кг соды на 23 литра воды.
Не устанавливайте крышку радиатора. Для
очистки системы охлаждения двигатель
должен поработать без крышки.
Топливный
бак
Нормально
6-18
