5. ТРАНСПОРТИРОВКА
1. ДВИЖЕНИЕ ПО ДОРОГАМ
При необходимости движения по дорогам
собственным ходом соблюдайте следующие
правила.
1) Следу
йте правилам эксплуатации данной
машины для обеспечения безопасности.
2) Перед запус
ком двигателя проведите
контрольный осмотр машины.
3) Перед на
чалом движения проверьте давление
воздуха в шинах и выясните скоростные
ограничения.
- Давление во
здуха в шинах: 3,5 кг/см (50
фунт/дюйм )
2
2
- Максимальная скорость: 38,0 км/час (23,7
миль/час).
4) При
движении на длинные расстояния
производите остановку погрузчика каждый час
или через каждые 40 км (25 миль), чтобы дать
возможность шинам охладиться, и проверить
состояние элементов и систем машины.

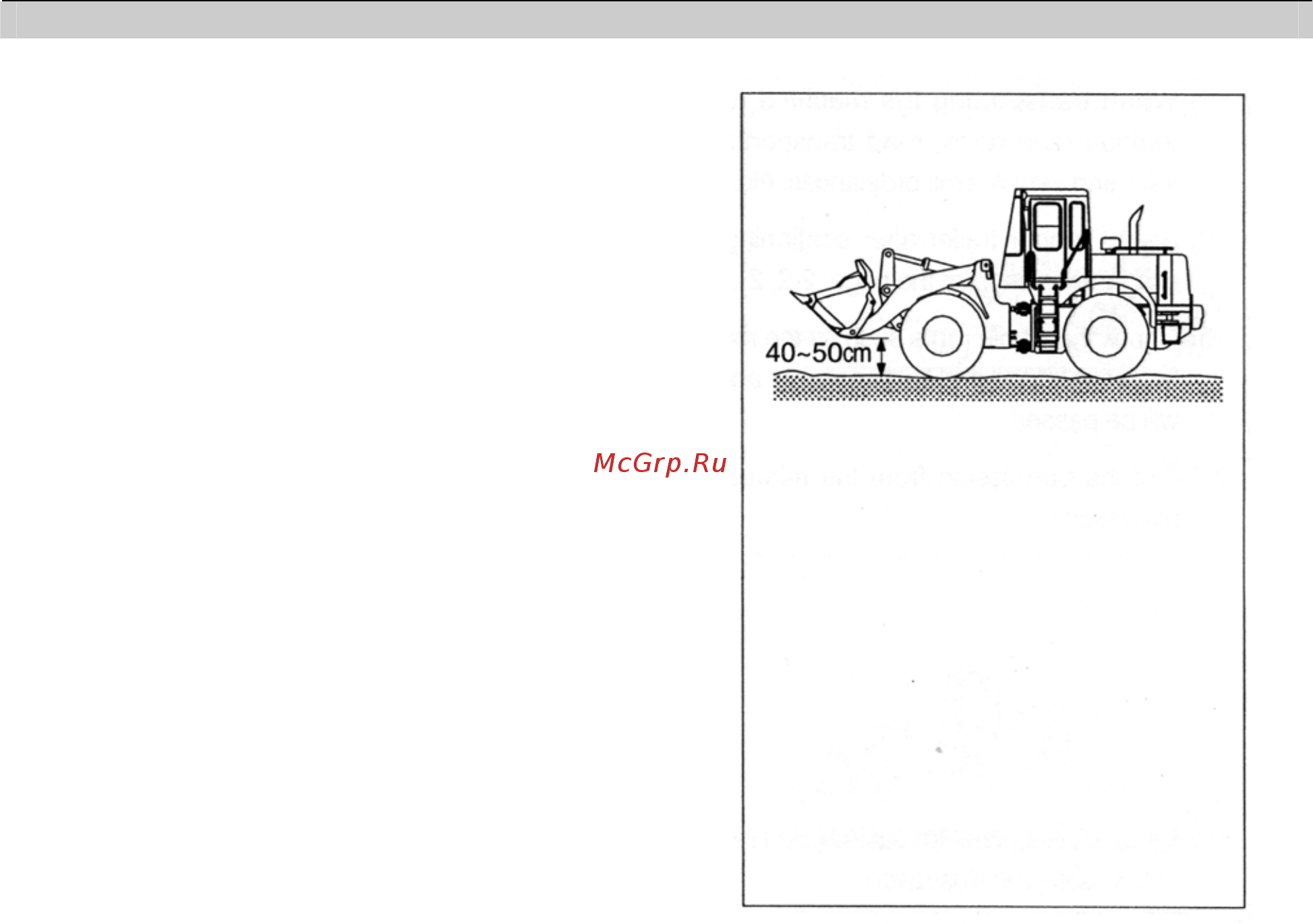

5) Производите движение с
пустым ковшом.
6) Производите д
вижение на средней скорости,
соответствующей данной передаче. При
движении по дорогам общего назначения
обращайте внимание на установленные
ограничения скорости.
5-1
