Hyundai HL740-7 [42/165] Переключатели
![Hyundai HL740-7 [42/165] Переключатели](/views2/1402922/page42/bg2a.png)

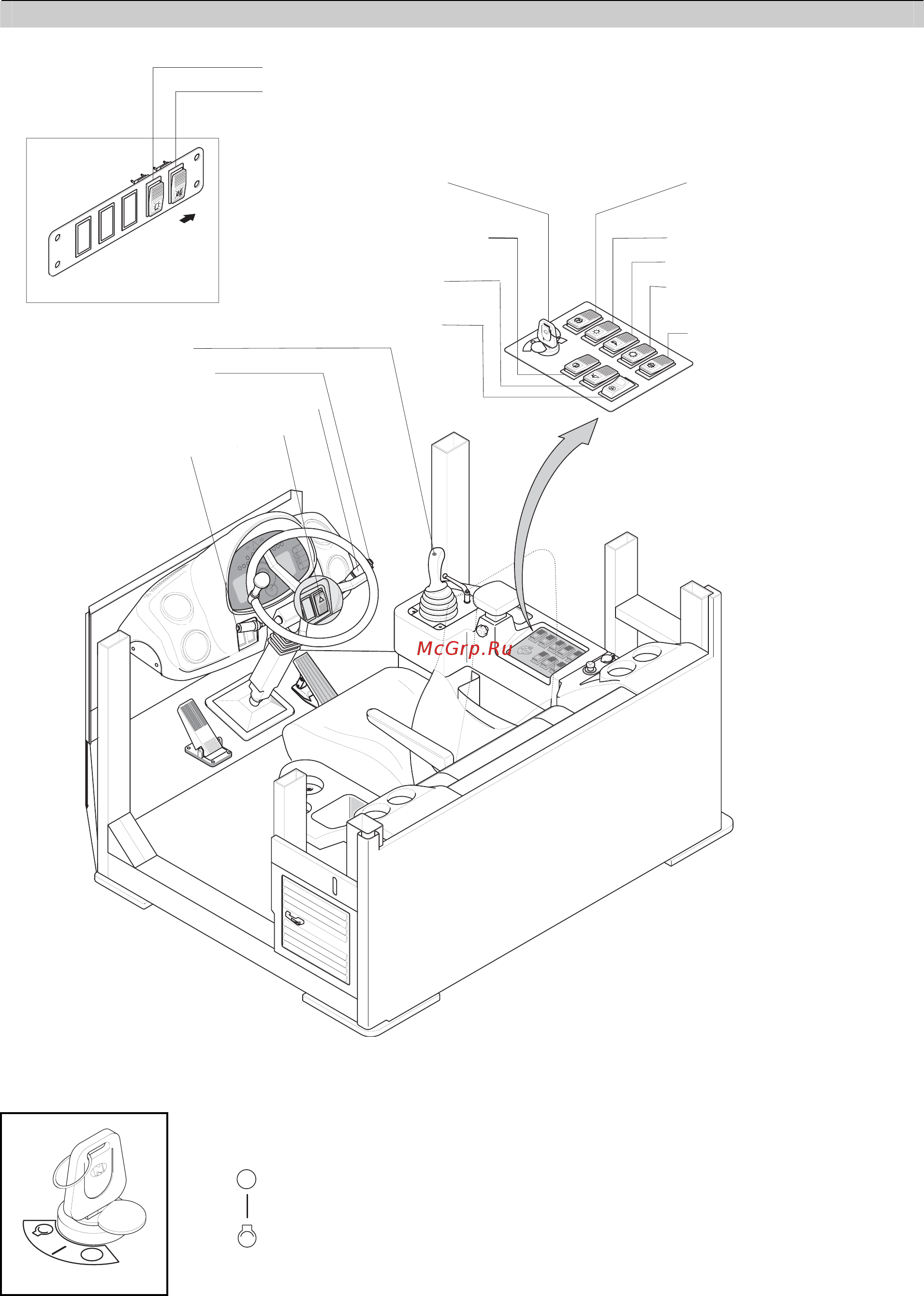

3. ПЕРЕКЛЮЧАТЕЛИ
A
Левая сторона
Перед
Выключатель проблескового маячка (опция)
Выключатель зуммера
Пусковой
переключатель
Выключатель очистителя
и омывателя заднего стекла
Выключатель
стояночного тормоза
Кнопка регулировки
плавности хода (опция)
Выключатель двигателя
привода насоса
Переключатель
основного освещения
Выключатель рабочих фар
Переключатель режима
работы трансмиссии
Выключатель
сцепления
(опция)
Кнопка сброса передач
Кнопка звукового сигнала
Многофункциональный переключатель
Выключатель аварийной остановки
Кнопка сброса передач
1) ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ
(1) Имеет
ся 3 положения: ВЫКЛ.(OFF), ВКЛ.(ON) и СТАРТ (START)
– ВЫКЛ
– ВКЛ
– СТАРТ
: Все электр
ические цепи отключены.
: Все сис
темы машины функционируют.
: Используется при пу
ске двигателя. После
запуска сразу же отпустите ключ.
При работ
ающем двигателе ключ зажигания должен находиться в
положении ВКЛ (ON). Это позволяет поддерживать нормальное
функционирование электрической и гидравлической систем и
избежать серьезных повреждений машины.
3-13
