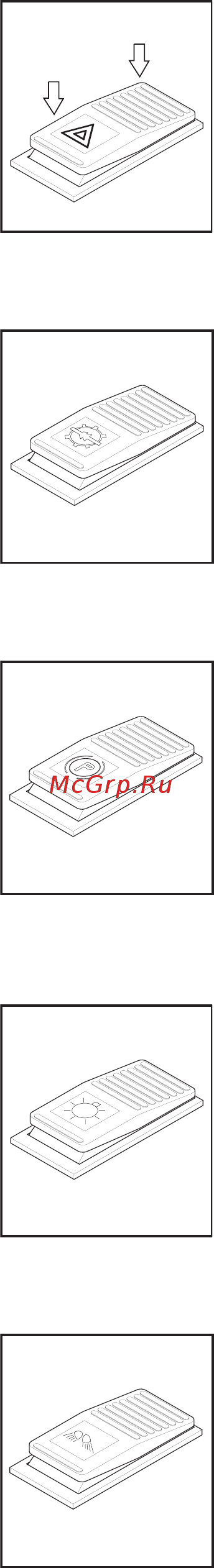

2) ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ ОСТАНОВКИ
ВКЛ.
ВЫКЛ.
1) Использу
ется при парковке и в случаях аварийной остановки машины.
Если вы
ключатель оставить во включенном положении на
длительное время, то это может привести к разрядке аккумулятора.
3) ВЫКЛЮЧАТЕЛЬ СЦ
ЕПЛЕНИЯ
(1) При
нажатом выключателе происходит отключение сцепления при
нажатии на тормоз.
Старайтесь на использовать этот выключатель при движении на
уклонах.
(2) При
неисправности данного выключателя можно управлять сцеплением,
используя ЖК дисплей.
4) ВЫКЛЮЧАТЕЛЬ С
ТОЯНОЧНОГО ТОРМОЗА
(1) При
нажатии на выключатель включается стояночный тормоз, и на
панели приборов загорается соответствующая контрольная лампа.
При перемещении рычага переключения передач убедитесь, что
стояночный тормоз отключен. При управлении машиной при
включенном стояночном тормозе происходит перегрев тормозной
системы, что может привести к ее выходу из строя.
5) ПЕРЕКЛЮЧАТЕЛЬ ОС
НОВНОГО ОСВЕЩЕНИЯ
(1) Используется дл
я включения габаритных огней и фар в 2 этапа:
- Первый этап : Включение габ
аритных огней и лампы подсветки дисплея.
Включается также инди
каторная лампа на выключателе.
- Второй эта
п : Включение фар.
6) ВЫКЛЮЧАТЕЛЬ РА
БОЧИХ ФАР
(1) Этот выключате
ль используется для включения передних и задних
рабочих фар в 2 этапа:
- Первый этап : Включение передни
х рабочих фар, расположенных на
кабине.
- Второй эта
п : Включение задних рабочих фар, расположенных на
капоте.
3-14
