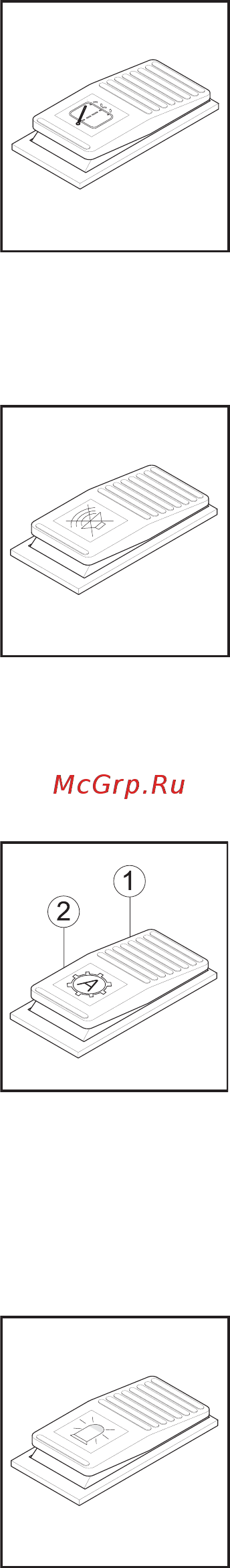

7) ВЫКЛЮЧАТЕЛЬ ОМЫВАТЕЛЯ И ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА
(1) Используется дл
я привода очистителя и омывателя заднего стекла в 2
этапа:
- Первый этап : Работает очиститель
- Второй эта
п : Подается омывающая жидкость, а задний стеклоочиститель
работает лишь при нажатии. При отпускании выключателя он возвращается
в первое положение.
8) ВЫКЛЮЧАТЕЛЬ З
УММЕРА
(1) Если у ма
шины имеется неисправность, то на дисплее загорается
красная лампочка, а зуммер подает звуковой сигнал.
В этом слу
чае при нажатии на выключатель сигнал зуммера отключается.
Выясните причину срабатывани
я сигнала.
(2) Если после отключения сигна
ла зуммера красная лампочка горит,
дождитесь, пока она погаснет.
Если красн
ая лампочка не гаснет, остановите двигатель и проверьте ту
систему, на неисправность которой указывает эта лампа.
9) ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА РАБОТЫ ТРАНСМИССИИ
(1) Ру
чной режим (1)
Нажатием верха кноп
ки переключателя функции изменения передач
выполняются в ручном режиме. Оператор выбирает необходимую скорость
и необходимое направление в ручном режиме используя рычаги
переключения механизма.
(2) Авт
оматический режим (2)
Нажатием ни
за кнопки переключателя функции изменения передач
выполняются в автоматическом режиме. Для перевода в автоматический
режим включайте кнопку только перед переключением рычага выбора
направления.
10) ВЫКЛЮЧАТЕЛЬ ПРОБ
ЛЕСКОВОГО МАЯЧКА (опция)
(1) При
нажатии на этот выключатель включается вращающийся
проблесковый маячок на кабине.
3-15
