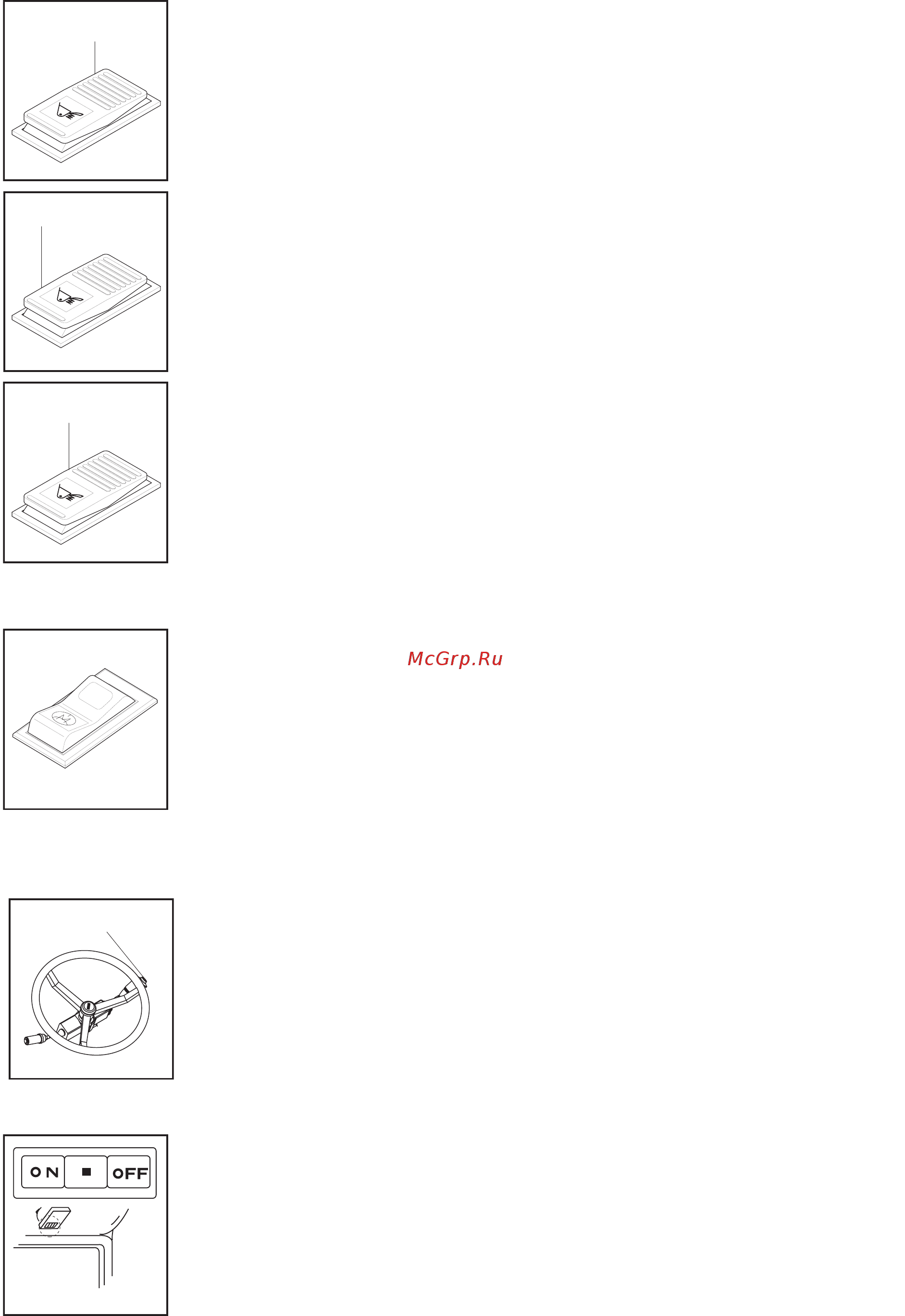

11) КНОПКА РЕГУЛИРОВКИ ПЛАВНОСТИ ХОДА (опция)
АВТО
ВКЛ.
СРЕДНЯЯ
(1) Позиция AUTO (АВТОМАТИЧЕСКАЯ)
Нажмите на верх этой кнопки для вк
лючения автоматической
регулировки плавности хода. Контроль скорости автоматически
включится, если скорость машины превысит запрограммированную
скорость приблизительно на 9,5 км/ч. Автоматическая регулировка
плавности хода выключится при режиме малой скорости 8 км/ч.
(2) Позиция
ON (ВКЛ.)
Нажмите на низ этой кнопки для включения контроля
за превышаемой
скоростью.
(3) Позиция
MIDDLE (СРЕДНЯЯ)
Нажмите эту кнопку для отключения систем
ы контроля скорости.
12) ПЕРЕКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ ПРИВОДА НАСОСА (опция)
(1)Аварийная система рулевого управления может быть протестирована
вручную. Нажмите этот переключатель, чтобы определить, работают ли
аварийное рулевое управление и контрольная лампа аварийного
рулевого управления.
(2) При
нажатии этой кнопки включится аварийный двигатель привода
насоса и загорится контрольная лампа рулевого управления. Если
контрольная лампа аварийной системы рулевого управления не
загорается, не работайте на погрузчике.
13) КНОПКА ЗВУКОВОГО СИ
ГНАЛА
Кнопка звукового
сигнала
(1) При
нажатии на эту кнопку, расположенную в центре рулевого
колеса, происходит подача звукового сигнал
14) ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ КАБИНЫ
(1) Включает и выключает лампу освещения кабины.
3-16
