МЕДЛЕННО

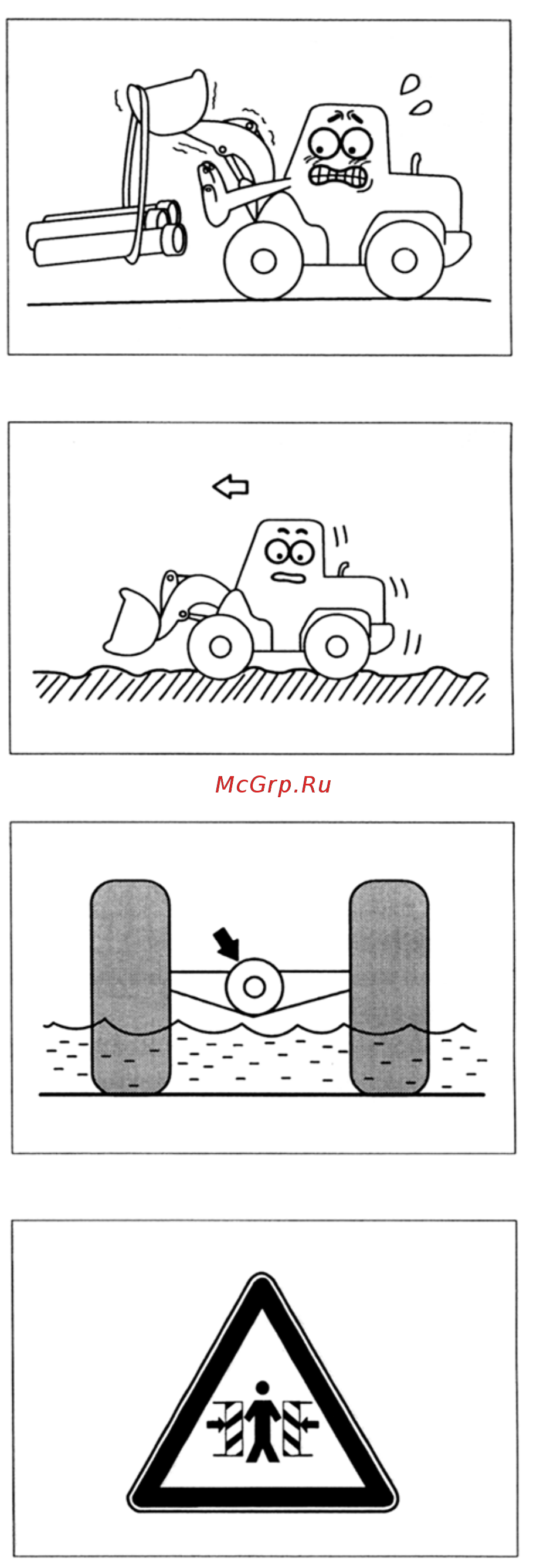

Данная машина предназначена только для
выполнения экскавационных и погрузочных работ.
Не используйте ее для перетаскивания материалов. В
отличие от крана погрузчик не оснащен
устройствами, необходимыми для безопасного
перемещения материалов.
Замедлите ход при переезде че
рез препятствие или
при движении по неровной дороге.
При работе в воде или пересечении отмелей
проверь
те состояние грунта под водой, а также
глубину и скорость течения воды, и лишь после
этого приступайте к работе , постоянно следя, чтобы
уровень воды не был выше уровня корпуса
редуктора моста.
Категорически запрещ
ается находиться кому-либо
около центра вращения.
В слу
чае поворота возможно травмирование людей,
находящихся рядом с центром вращения.
1-10
