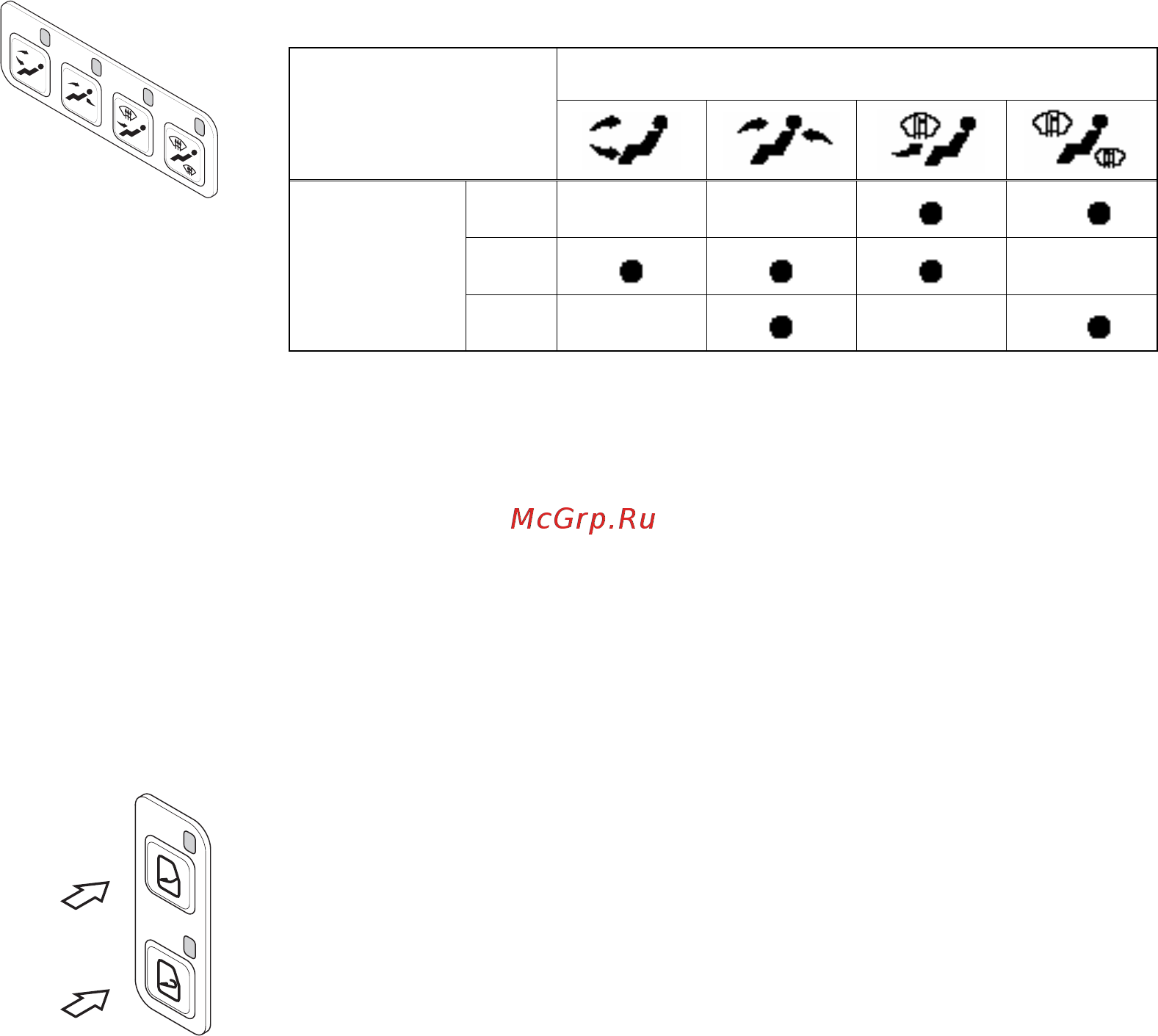

5) ПЕРЕК
ЛЮЧАТЕЛЬ ПОТОКОВ ВОЗДУХА В КАБИНЕ
(1) Су
ществует 4 положения воздушных потоков
(2) При
работе антиобледенителя забор воздуха производится в режиме
FRESH ( Свежий воздух) и включается кондиционер.
(3) При
обогреве ( от 5 режима до «Максим. Обогрева ») кондиционер
не включится.
Режим
Позиция
переключателя
A
B
Потоки
воздуха
C
6) ПЕРЕК
ЛЮЧАТЕЛЬ ВОЗДУХОЗАБОРНИКА
Свежий
воздух
Рецирку-
ляция
(1) Имеет
ся возможность изменять метод забора воздуха.
1. Свежий возду
х
Поглощение све
жего воздуха снаружи кабины, не нарушая
герметизацию кабины.
Ú Перио
дически проверяйте фильтр воздухозаборника свежего воздуха
для эффективной работы последнего.
2. Рецирку
ляция
Происходит цирку
лирование подогретого или охлажденного воздуха
внутри кабины, что повышает эффективность работы.
Ú Время от времени меняйте
воздух в кабине, если вы долгое время
используете рециркуляцию.
Ú
Периодически проверяйте фильтр рециркуляции для эффективной
работы воздухозаборника.
(2) Функция рецирку
ляции действует только при ВЫКЛЮЧЕННОЙ
системе машины, но может быть изменена в любое время по необходимости.
3-22
