Необходимо заменить покрытие защиты от
скольжения, если оно износилось или стерлось.

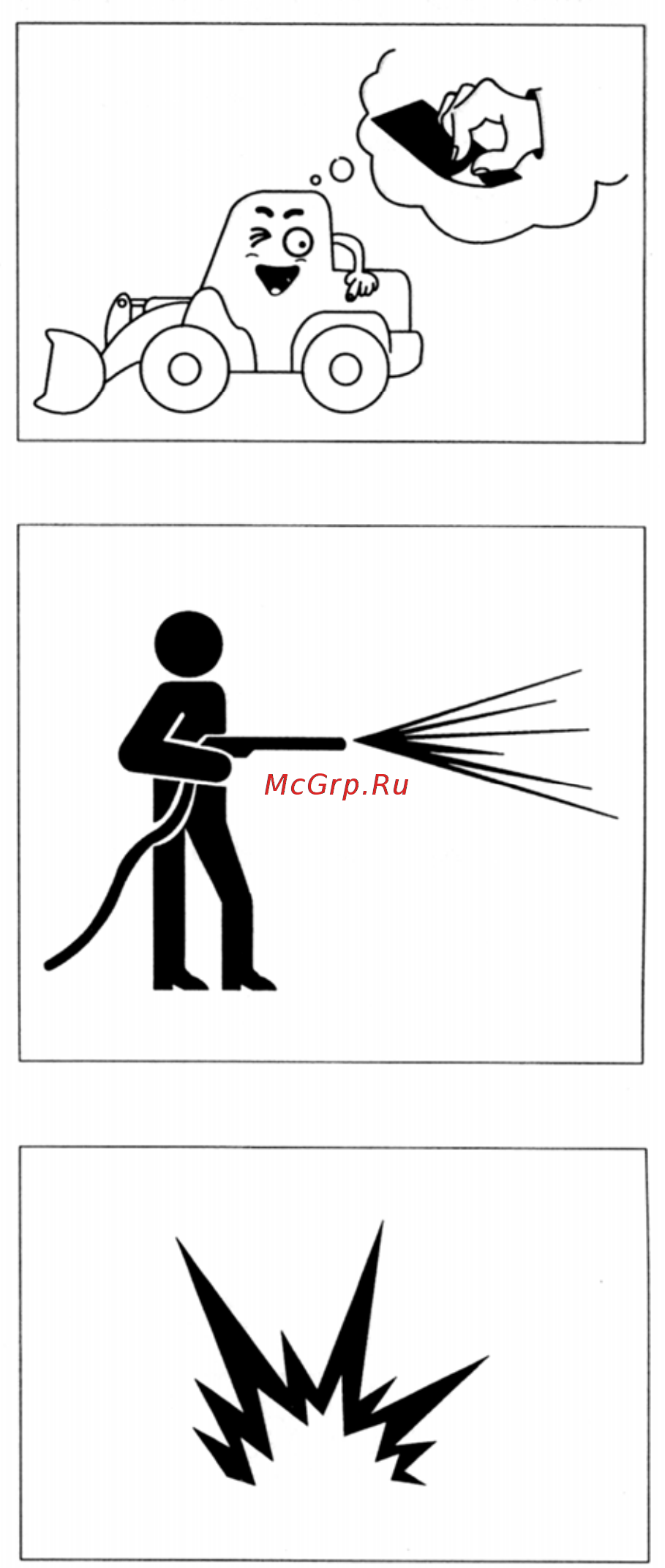

СОДЕРЖИТЕ МАШИНУ В ЧИ
СТОТЕ
Разлитые масла, смаз
ки или другие
эксплуатационные жидкости, разбросанные
инструмент и оставленные сломанные детали
представляют потенциальную опасность, так как
из-за них Вы можете поскользнуться или
зацепиться за посторонний предмет.
Всегда содер
жите вашу машину сухой и чистой.
При попадании воды в электросистему имеетс
я
потенциальная опасность того, что машина не
будет работать или работать в недпредсказуемом
режиме.
Не и
спользуйте воду или пар для чистки сенсоров,
проводников и соединений, а также внутри кабины
оператора.
ИСПОЛЬЗОВАНИЕ ШИН
Если при
меняемые шины используются в
условиях, отличных от заданных, они могут
перегреться и разорваться или прорезаться и
разорваться под действием острых камней на
грубых дорожных покрытиях. Это может привести
к серьезным повреждениям или травмам.
Для обеспечения бе
зопасности содержите шины в
должном состоянии: см.стр.6-33, 6-34.
1-17
