7. МЕТОД ЭФФЕКТИВНОЙ РАБОТЫ
1) ОБЩИЕ ПОЛОЖЕНИЯ

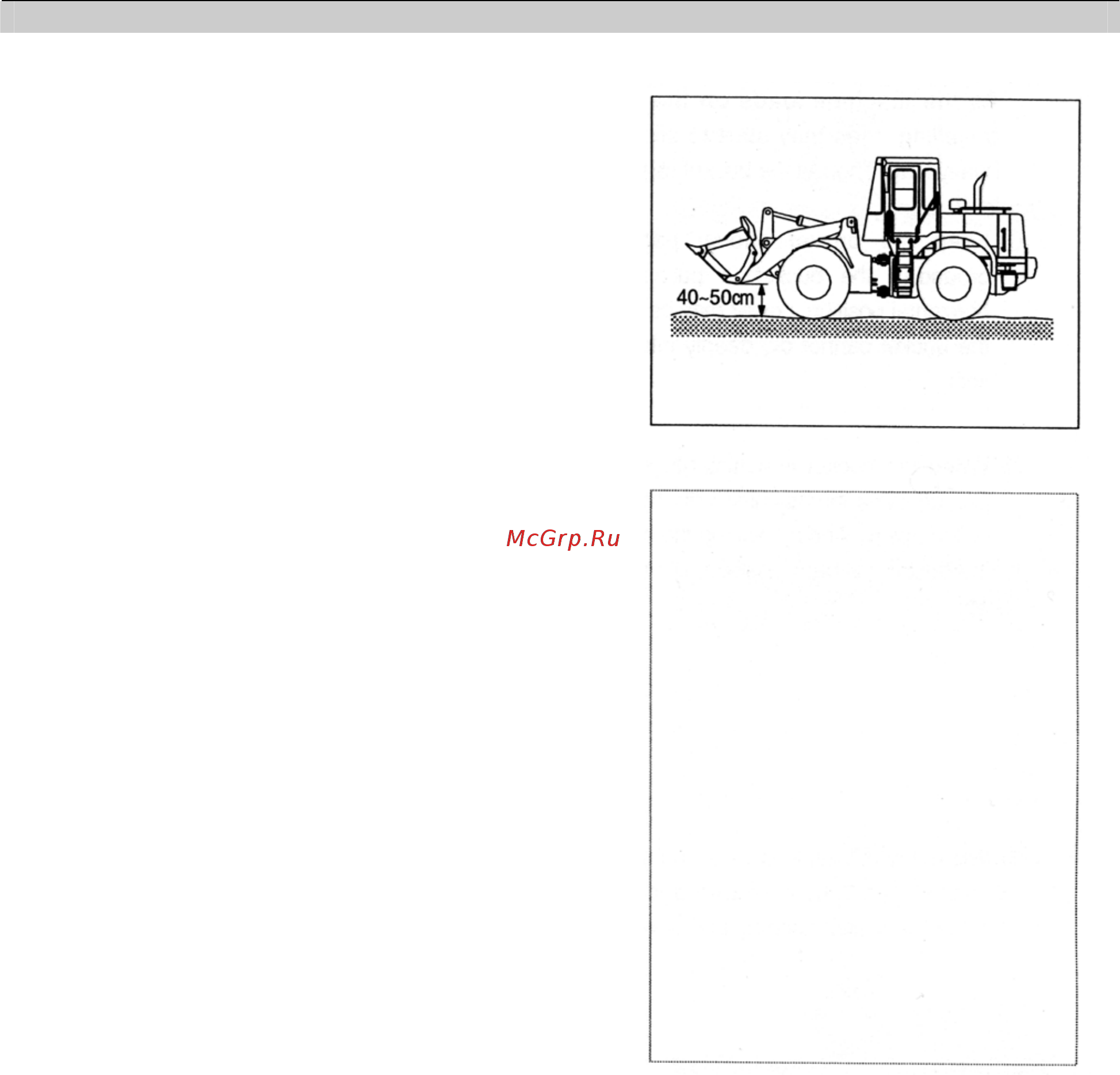

(1) Поднимите ковш на 40-50
см над поверхностью
земли для обеспечения безопасности и создания
хорошей обзорности.
(2) Очистит
е стройплощадку и выровняйте ее.
(3) Бу
дьте внимательны. Не прилагайте излишней
силы к ковшу.
(4) При
подъеме тяжелых объектов используйте
зубья ковша или болт на режущей кромке.
(5) При
выполнении операций по выгрузке
материалов из ковша переведите рычаг
управления в положение «ВЫГРУЗКА»
(DUMP), а затем в предыдущее положение.
Повторяйте эту процедуру до завершения
процесса выгрузки.
(6) Распола
гайте погрузчик задней частью к ветру,
чтобы пыль и грязь не попадали в двигатель.
(7) Проверь
те, правильный ли ковш Вы выбрали
для данного вида работ. Если емкость
выбранного ковша превышает установленную
для данного погрузчика, то срок службы
машины может существенно сократиться.
4-13
