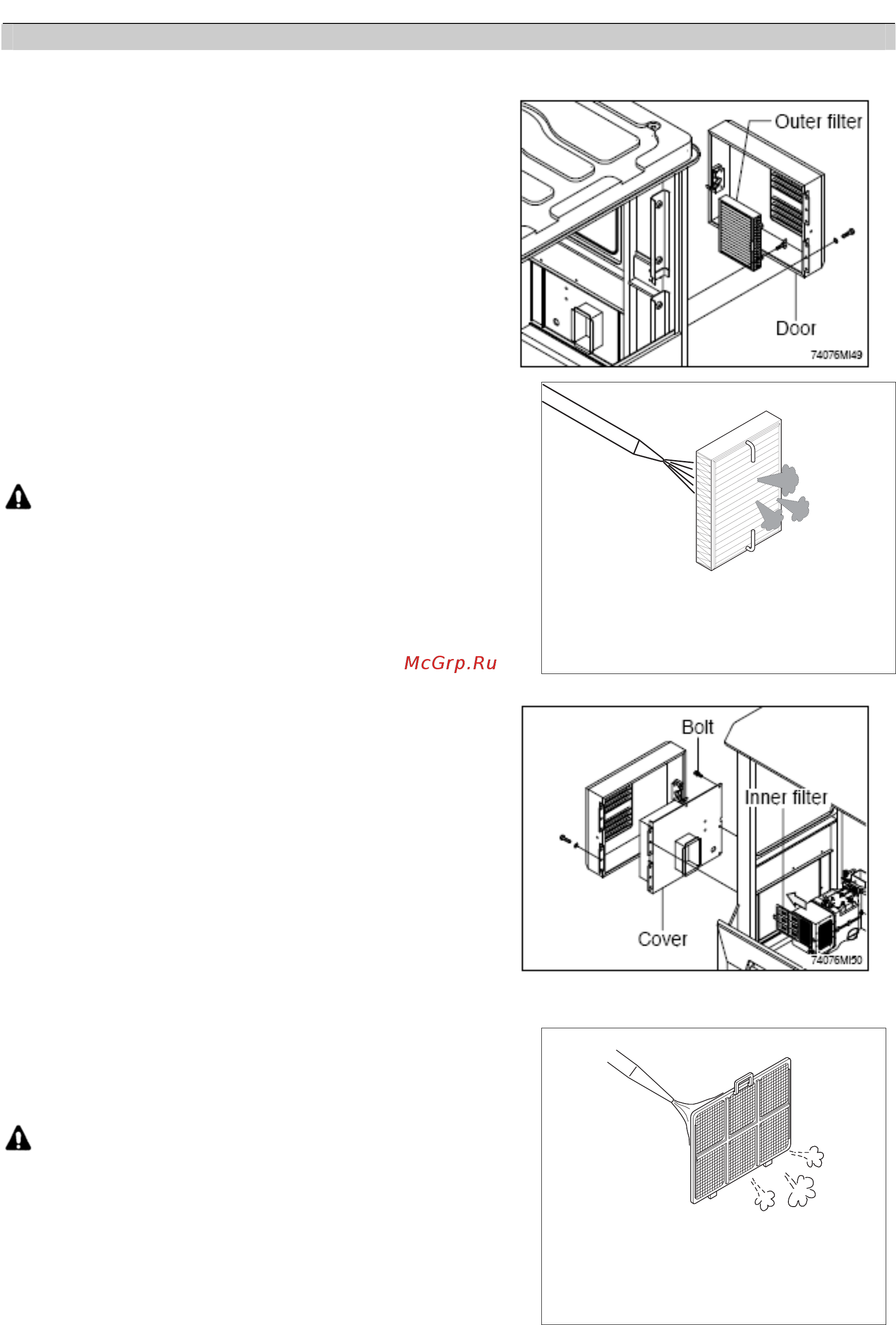

8. КОНДИЦИОНЕР И ОТОПИТЕЛЬ
1) ОЧИСТКА И ЗАМЕНА ВНЕШНЕГО
ФИЛЬТРА
Ú Перед обслуживанием кондиционера всегда
выключайте двигатель.
(1) Откройте дверь отсека, ослабьте
крепежные винты и вытащите внешний
фильтр.
(2) Очистите фильтр потоком сжатого
воздуха под давлением не более 2 атмосферы.
При применении потока сжатого воздуха
пользуйтесь защитными очками.
(3) После очистки проверьте состояние
фильтра. Если он имеет повреждения или
сильно загрязнен, фильтр замените новым.
2) ОЧИСТКА И ЗАМЕНА
ВНУТРЕННЕГО ФИЛЬТРА
Ú Перед обслуживанием кондиционера всегда
выключайте двигатель.
(1) Ослабьте крепежные винты и снимите
крышку.
(2) Вытащите внутренний фильтр
(3) Очистите внутренний фильтр потоком
сжатого воздуха под давлением не более 2
атмосфер или промойте его водой.
При применении потока сжатого воздуха
пользуйтесь защитными очками.
(4) После очистки проверьте состояние
фильтра. Если он имеет повреждения или
сильно загрязнен, фильтр замените новым.
Ú Высушите фильтр после промывки его
водой.
Сжатый воздух под давлением
не более 2 атмосфер
Сжатый воздух под давлением
не более 2 атмосфер
6-49
