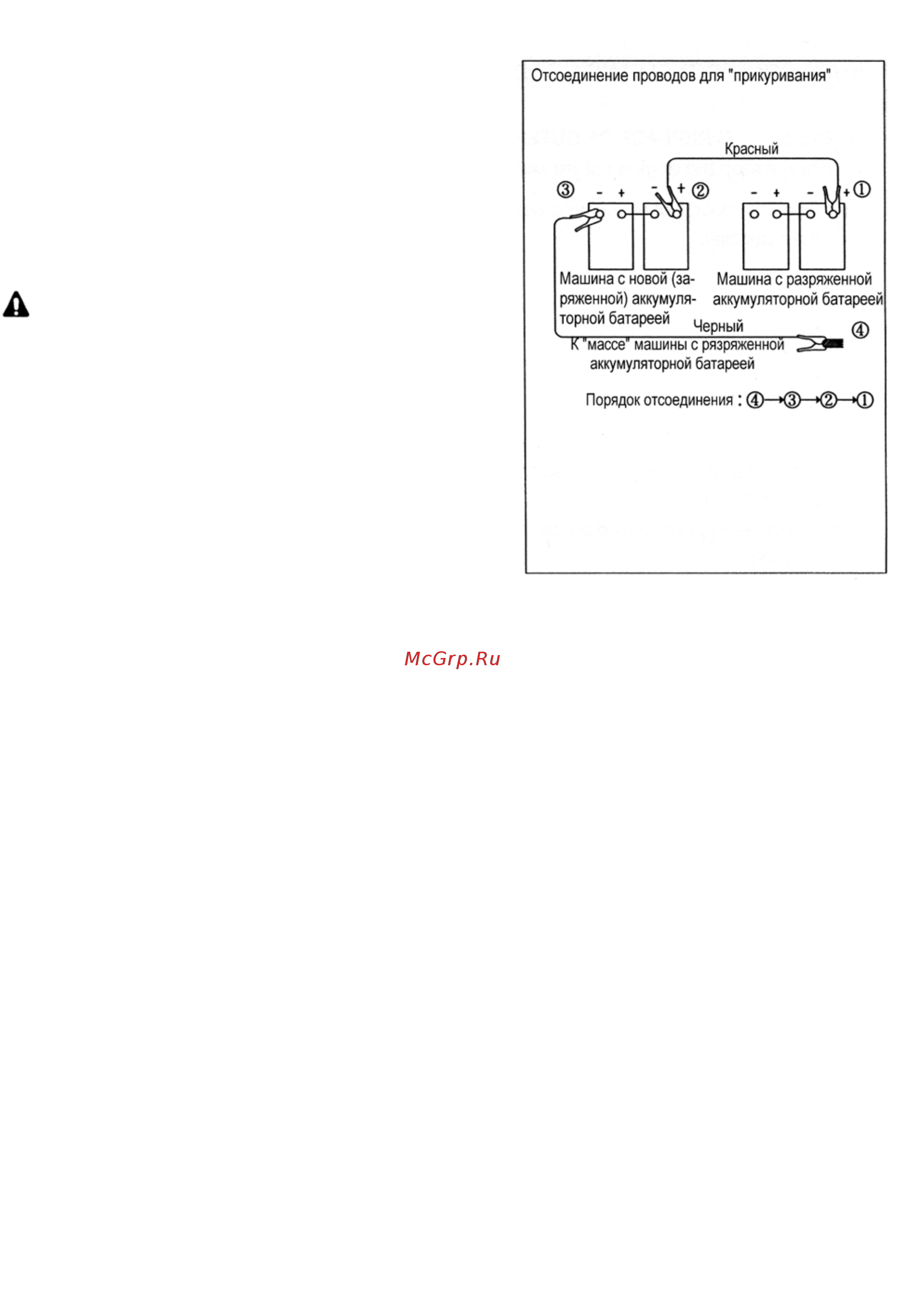

(3) Снятие проводов "прикуривания"
1 Снимите черный провод.
2 Снимите красный провод, соединяющий
плюсовые (+) клеммы.
3 Дайте поработать двигателю на высоких
оборотах холостого хода до тех пор, пока
генератор полностью не зарядит
разряженную аккумуляторную батарею.
При работе, а также зарядке
аккумуляторной батареи выделяется
взрывоопасный газ. Не допускайте
открытого огня или искр вблизи
аккумуляторной батареи
.
Производите зарядку
аккумуляторных батарей в хорошо
вентилируемом месте.
Установите машину на грунт или
бетон. Не производите зарядки
аккумуляторной батареи при
нахождении погрузчика на
металлическом основании.
Не соединяйте положительную
клемму (+) с отрицательной клеммой
(-) при "прикуривании", так это
приведет к короткому замыканию.
6-48
