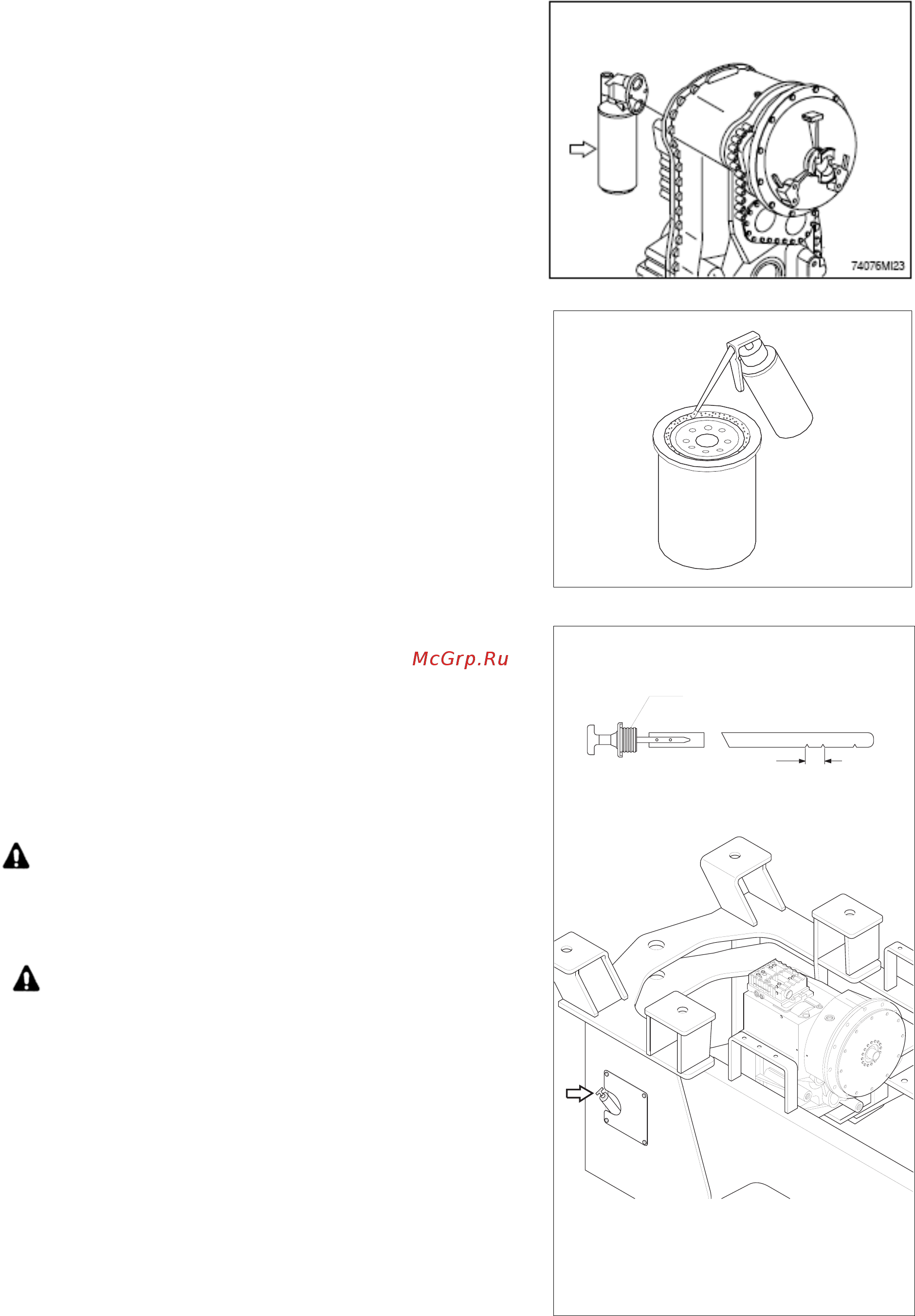

(6) Снимите элемент масляного фильтра.
Распорядитесь использованным масляным
фильтром соответствующим образом.
(7) Очистите посадочное место под прокладку
головки фильтра. Уберите части старой
прокладки.
(8) Перед ус
тановкой головки фильтра
нанесите тонкий слой консистентной
смазки на посадочную поверхность под
прокладку головки фильтра.
(9) Установите новый фильтроэлемент
гидропередачи. Вверните фильтр до его
стыковки с уплотнительной поверхностью и
затяните на 1/2- 1/3 оборота.
HOT
COLD
Датчик уровня масла
Диапазон "ГОРЯЧО" (HOT)
Задняя
рама
(10) Установите сливную пробку
гидропередачи после ее очистки.
(11) Залейте масло через заливное отверстие и
проверьте его уровень.
(12) Подходящее количество масла – 55 литров
(14,5 амер. галлонов).
Поскольку после работы машины
температура масла высока, дождитесь
падения температуры масла в
гидропередаче.
Очень важно уделять внимание абсолютной
чистоте масла и фильтра.
В любом случае застревание грязи
отражается на датчике уровня топлива.
6-37
