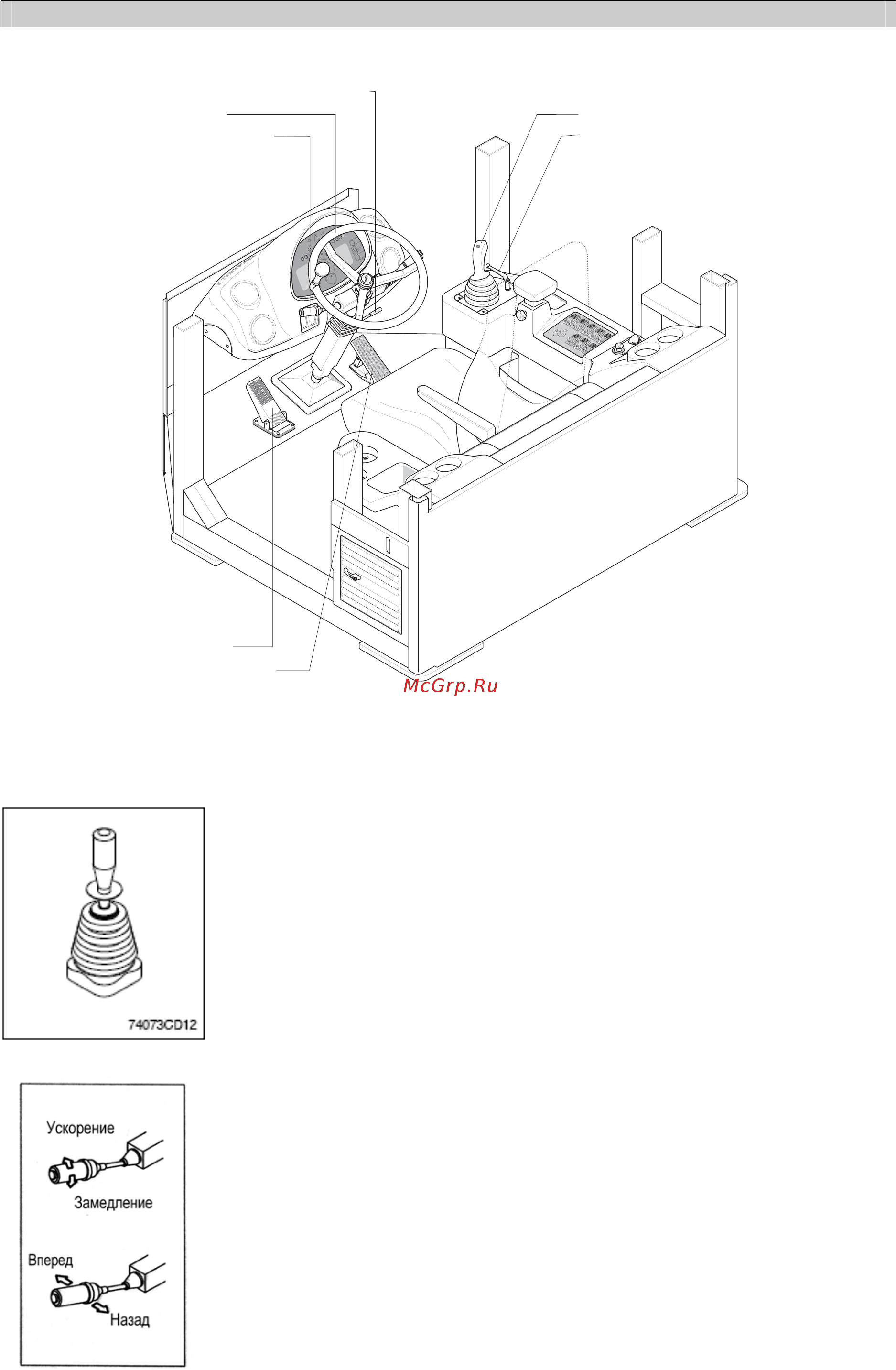

4. РЫЧАГИ И ПЕДАЛИ
Рычаг наклона рулевого колеса
Рулевое колесо
Рычаг переключения
передач
Рычаг дистанционного
управления
Рычаг блокировки
гидравлической системы
Педаль тормоза
Педаль акселератора
1) РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(1) Этот джойстик используется для управления стрелой и ковшом.
(2) Для дет
альной информации обратитесь к странице 4-7 Раздела
4 «Управление рабочим оборудованием».
2) РЫЧАГ ПЕ
РЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(1) Этот рычаг использу
ется для выбора требуемой передачи - четырех
передних и три задние.
(2) Если отжать рычаг впере
д, то машина будет двигаться вперед, а
если потянуть на себя – то назад.
(3) При
вращении рычага вперед передача машины увеличивается, а
при вращении назад – уменьшается.
3-18
