15) КНОПКА СБРОСА ПЕРЕДАЧ
Кнопки сброса
передач
(1) Не ра
зрешается включать данную кнопку при включенной первой
передаче. Нажмите и отпустите кнопку. Автоматически включится
первая передача, обеспечивая в то же время защиту двигателя от
работы "вразнос".

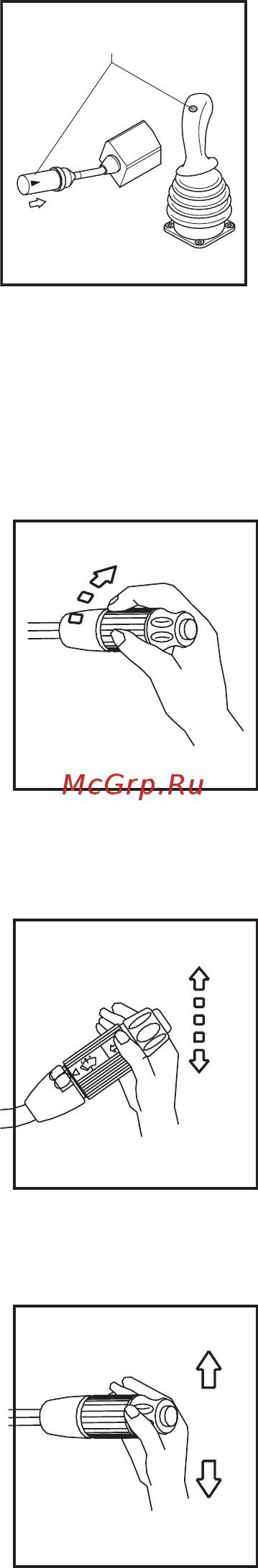

16) МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛ
ЮЧАТЕЛЬ
O J
I II
Верхн.
Ср.
Нижн.
Поворот налево
Поворот направо
(1) Пере
ключатель очистителя и омывателя лобового стекла
1 Когда перек
лючатель находится в положении J, очиститель работает в
прерывающемся режиме.
2 Когда перек
лючатель находится в положении I или II, очиститель
работает в непрерывном режиме.
3 При
нажатии кнопки на торце рычага происходит подача омывающей
жидкости, и очиститель производит 2-3 движения по очистке лобового
стекла.
Проверьт
е количество омывающей жидкости в бачке омывателя.
Если уровень недостаточен (LOW), долейте специальную жидкость
для омывания стекол (зимой или в холодную погоду) или воду.
Емкость бачка омывателя – 1 литр.
(2) Регу
лятор направления света
1 Этот переключатель использу
ется для изменения направления света
фар.
2 Положени
е переключателя.
- Верхнее: Мигание,
например для обгона.
- Среднее: Включен
ие ближнего света фар.
- Нижнее: Включен
ие дальнего света фар.
3 Если Вы отпу
стите переключатель в верхнем положении, то он
автоматически возвратится в среднее положение.
(3) Выключатель си
гналов поворота
1 Переклю
чатель используется для предупреждения других участников
движения и окружающих об изменении направления движения.
2 Для сигн
ализации поворота налево подтяните рычаг вверх, а для
поворота направо – вниз.
3-17
