5. ПОГРУЗКА И РАЗГРУЗКА С ПОМОЩЬЮ КРАНА
1) Уточните вес, ширину и высоту машины
согласно Разделу 2 «Технические
характеристики» перед тем, как Вы собираетесь
производить погрузку машины краном.
2) Использу
йте длинный трос и стойки для
обеспечения зазоров с целью исключения
соприкосновения подъемных элементов с
металлоконструкцией погрузчика.
3) В мест
ах соприкосновения тросов с
металлоконструкцией погрузчика установите
резиновые прокладки.
4) Установите кран на место работы.

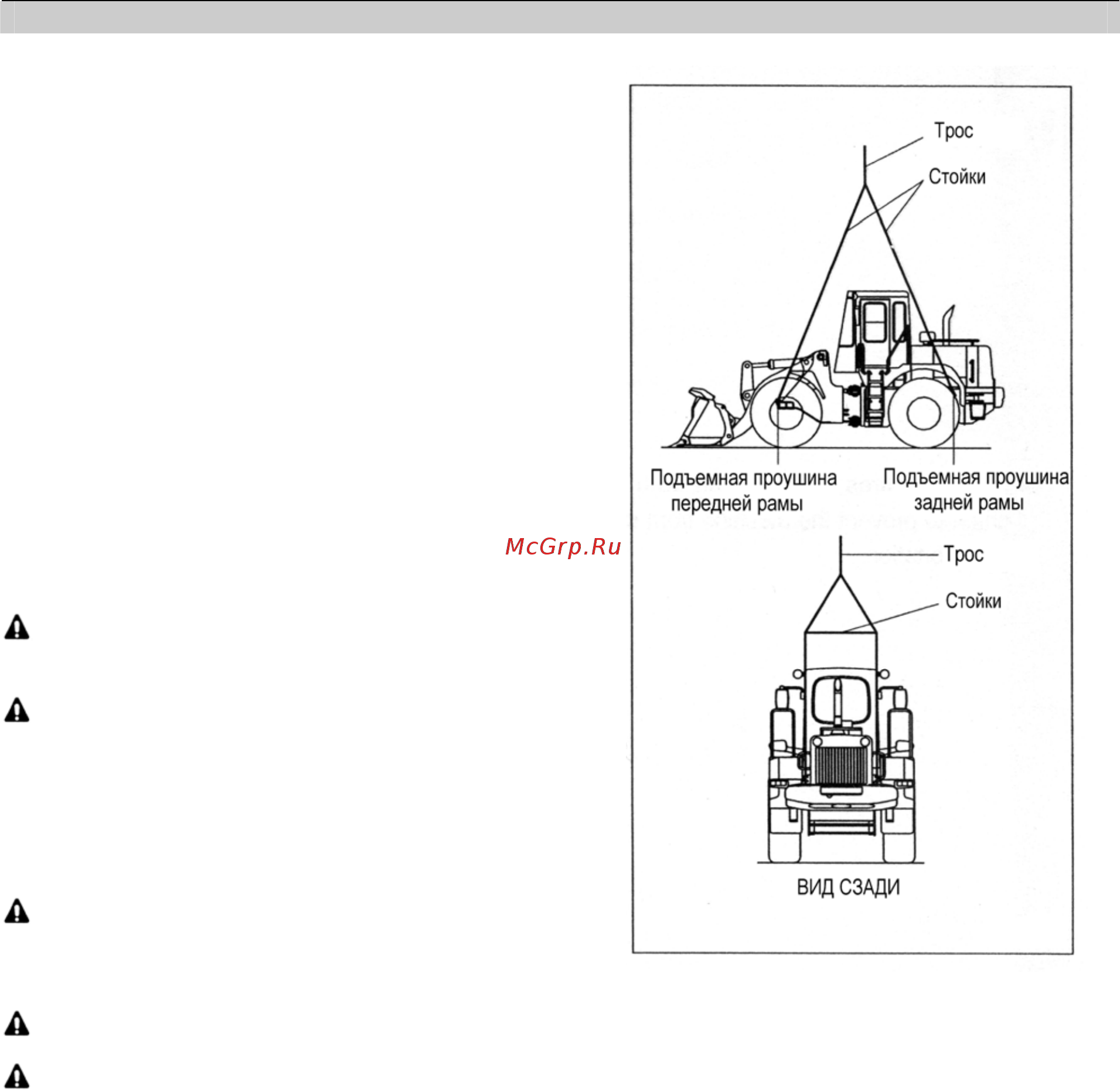

5) Установите стойки и
трос, как показано на
рисунке.
Убедитесь, что Вы правильно выбрали длину
троса.
С целью предотвращения перемещения
машины и ее элементов при погрузке
установите блокировочный рычаг
безопасности передней и задней рам и
переведите рычаг безопасности в положение
«БЛОКИРОВКА».
Неправильный подъем или неправильная
установка тросов может привести к
повреждению машины.
Не производите погрузку очень быстро.
Очистите рабочую зону от персонала.
5-6
