3. УСТРОЙСТВА УПРАВЛЕНИЯ
1. УСТРОЙСТВА КАБИНЫ
1) Эргономичная конструкция пульта управления и подвеска сиденья обеспечивают
комфорт оператору при выполнении работ.
2) ЭЛЕКТРОННАЯ ОТОБРАЖАЮЩАЯ СИСТЕМА
(1) Централизованная электронная отображающая система позволяет оператору увидеть
одним взглядом состояние и условия работы машины.
(2) Она оснащена сигнальной системой безопасности для раннего обнаружения
неисправностей машины и оповещения о них оператора.

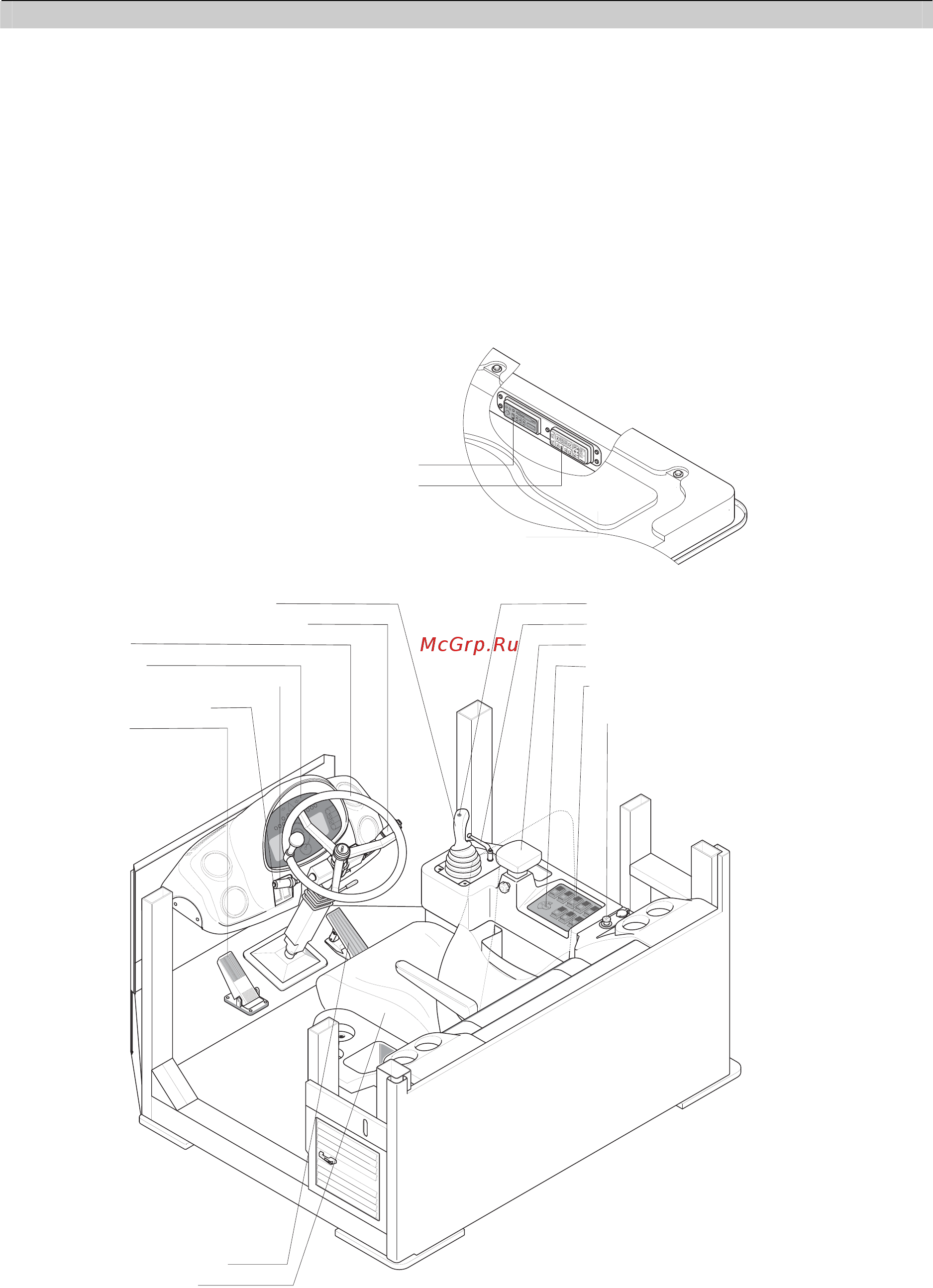

Cab roof
Автомагнитола
Выключатель
кондиционера и отопителя
Крыша кабины
Рычаг дистанционного управления
Многофункциональный переключатель
Рулевое колесо
Панель дисплеев
Рычаг управления коробкой передач
Переключатель скоростей
Педаль тормоза
Переключатель скоростей
Рычаг предохранительной блокировки
Подлокотник
Пусковой переключатель
Панель переключателей
Прикуриватель
Педаль акселератора
Сиденье оператора
3-1
