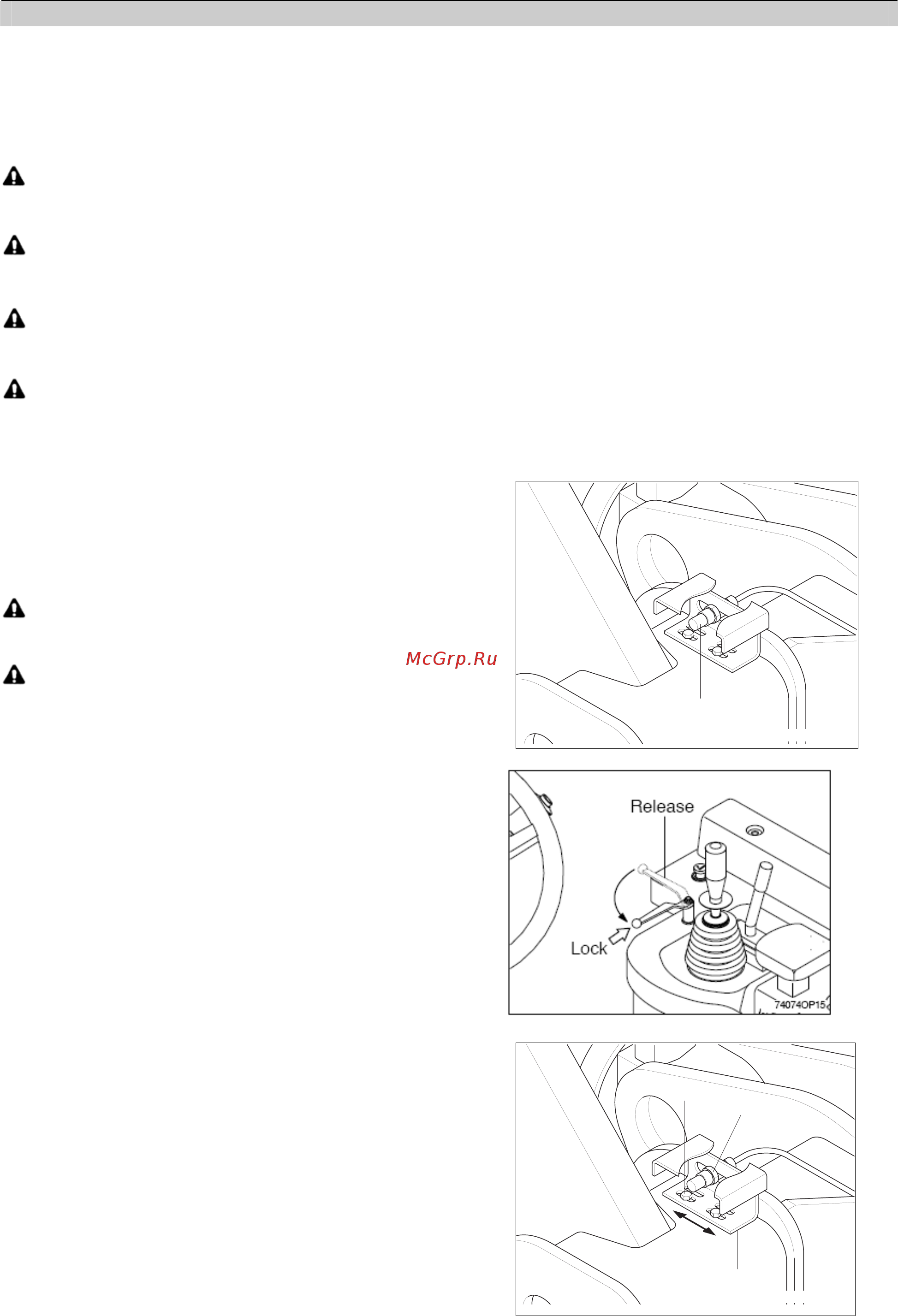

8. РЕГУЛИРОВКА РАБОЧЕГО ОБОРУДОВАНИЯ.
Положение ковша может регулироваться по
высоте специальным устройством подъема
стрелы.
Припаркуйте погрузчик на ровной
поверхности и заблокируйте колеса во
избежание внезапного движения машины.
Нажмите на выключат
ель стояночного
тормоза.
Зафиксируйте пер
еднюю и заднюю рамы с
помощью блокировочной пластины
безопасности.
Не про
изводите никаких работ под рабочим
оборудованием.
1) РЕГУЛИРОВКА ПО
ЛОЖЕНИЯ ПОДЪЕМА
СТРЕЛЫ
(1) Запу
стите двигатель. Поднимите стрелу на
желаемую высоту, зафиксируйте рычаг
управления стрелой, а затем заглушите двигатель.
Будьте осторожн
ы, остерегайтесь падения
рабочего оборудования
С по
дъемом стрелы необходимо снабдить
стрелу и рычажный механизм
соответствующей опорой.
(2) Установите рычаг бе
зопасности в положение
«БЛОКИРОВКА» (LOCK).
(3) Ослабьте болты (или гайки).
Сдвиньте
регулировочную пластину ( или ) таким образом,
чтобы стрела совпадала с центром поверхности
бесконтактного переключателя. Затем затяните
болты (или гайки).
77074OP23
Стрела
Бесконтактный
переключатель
77074OP24
Болт
Гайка
Стрела
Регулировочная
скоба
4-20
