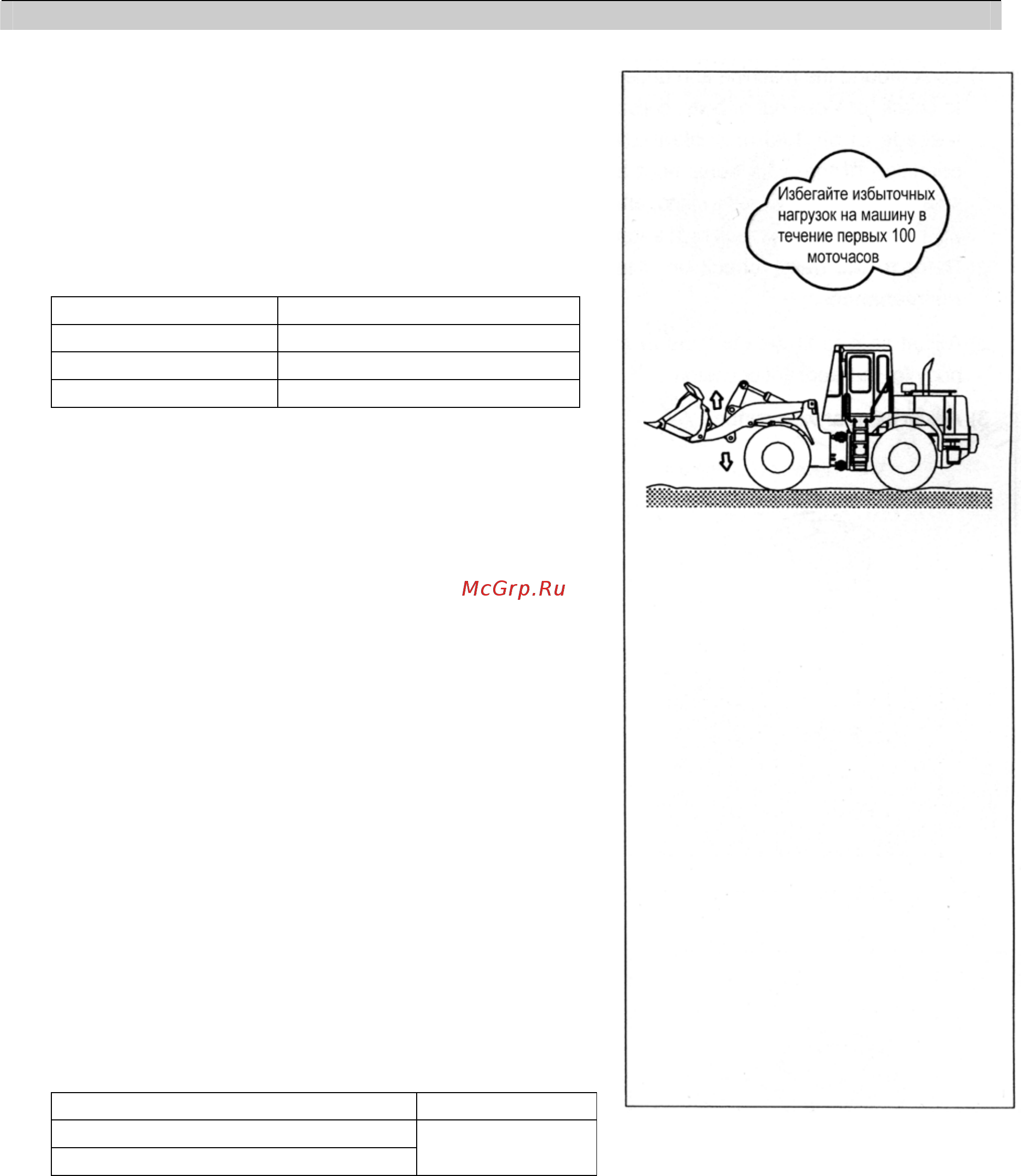

4. РАБОТА
1. РЕКОМЕНДАЦИИ ДЛЯ НОВОЙ МАШИНЫ
1) Для достижения заложенных технических
характеристик погрузчик должен отработать
приблизительно 100 моточасов.
2) Производите работы на машине в соответствии с
приведенными ниже 3 ступенями и избегайте
избыточных нагрузок на машину в течение первых
100 моточасов.
Моточасы Нагрузка
До 10 часов Приблизительно 60%
До 100 часов Приблизительно 80%
После 100 часов 100%
Ú Избыточные нагрузки могут ухудшить
заложенные технические характеристики
машины и уменьшить ее срок службы.
3) Будьте особенно внимательны во время первых 100
моточасов работы погрузчика.
(1) Ежедневно проверяйте уровень и
наличие
утечек охлаждающей жидкости, моторного масла,
гидравлической жидкости и топлива.
(2) Регу
лярно проверяйте наличие смазки и
добавляйте ее. Ежедневно смазывайте все точки
смазки.
(3) Затягивайте крепежные болты.
(4) Полностью прогревайте машину перед
работой.
(5) Время от времени проверяйте во
время
работы функционирование датчиков.
(6) След
ите за правильностью работы машины
при выполнении операций на всех режимах.
4) Заменит
е следующие элементы после первых 50
часов работы.
Элемент Обслуживание
Масло в двигателе
Фильтр системы смазки двигателя
Заменить
4-1
