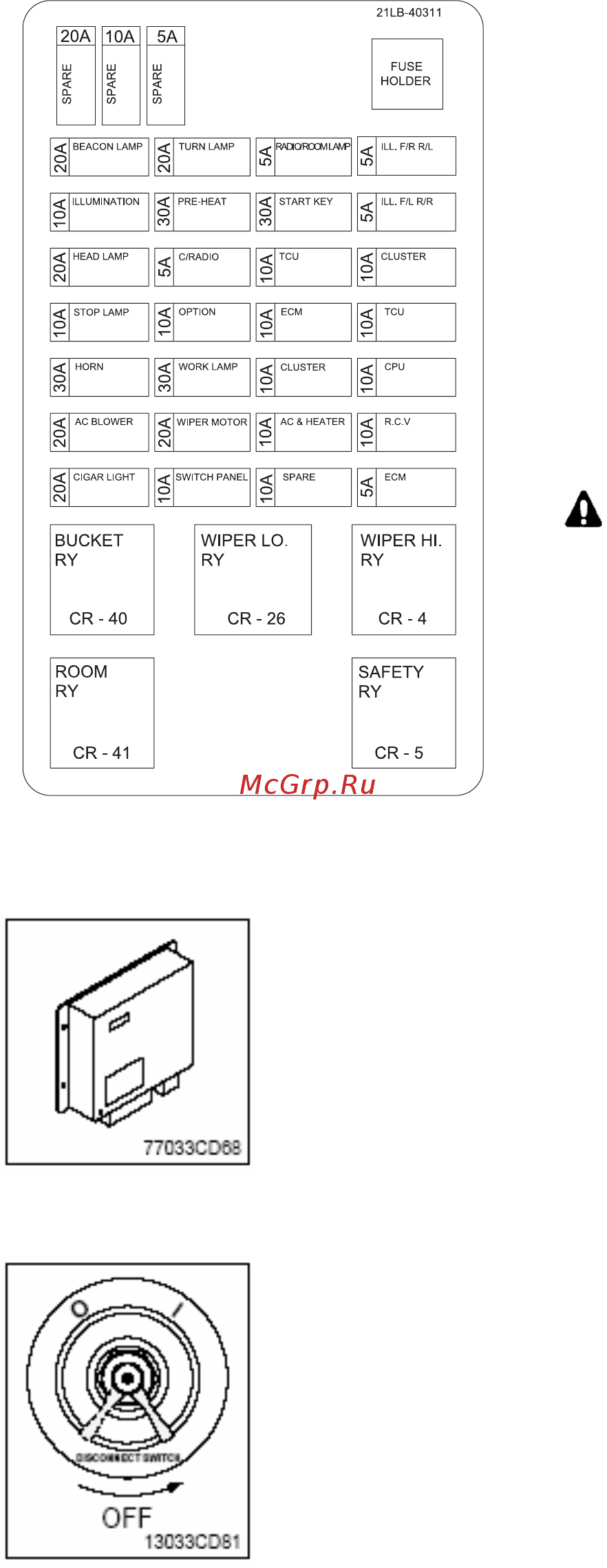

5) КОРОБКА С ПРЕДОХРАНИТЕЛЯМИ
ͭഥͪͭ͒͘
ͭഥͪͭ͒͘
ͭഥͪͭ͒͘
r͍sfw͕
ഥ̳w͕ͭഥͭo̝̪w̬ͭrഥ̳w͕
̝̬ͪ͐yΜ̨̧̨̨̮̰̮̫̥̠̫̭ͭͮ͌ͭ͟py̸y̟ഥ̨̳̮̫̭ͮpy̸y̟
ŗ̧͍͂ͫ͢͞w͕̬ny̴̨̟̝̬̺̪ͪ͆ͫͬͧp̧̫̥͌
̴̴̴̧̧̥͕̫̳̭̬̥͕̫̯̬ͭͫ̓ͭ͂ͧ͗ͭͫ̓͂ͫ͞͞yഥഥ͝
Ν͊ഥ͏x̴̧͚̳̬
ഥ̶̫͝yഥͪiy̟
ͧsyഥ̧̳
̼̬ͪs̭ͫͭ͛
ͧsyഥ̧̳
̴̴̧̳̭̬ͭ͂ͧ͗
ͧsyഥ̧̳
̴̴̧̳̭̬ͭ͂ͧ͗
ͧsyഥ̧̳
̧̯ͫͣͧsyഥ̧̳
̧̝ͪi̫̥̭̮ͬ́ ͭഥ̨̨̠̫̭ͪͭ͒ͭ͘͟py̸y̟
̧̨ͣxw͕
̫m̭ͮͮpx͚w̧͗ͭ
ഥ̨̳̮̫̭ͮpy̸y̟̬ny̴̟̝̬ͪ
ഥ̨͍̮͉̝̪͝w͕ഥ̳w͕
x͚w̧͗ͭ ̝̮ͬ}w͕
(1) Предохранители
защищают электрические устройства и
соединения от перегорания.
(2) На крышке коробки
предохранителей нанесена информация о
силе тока для каждого предохранителя и
защищаемом им контуре.
Заменяйте предохранители
аналогичными по силе тока.
Перед заменой предохранителя убедитесь
в том, что ключ зажигания находится в
положении ВЫКЛ.
6) ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
(1) Он состоит из электронных компонентов и управляет всеми
лампами и зуммерами на панели контрольных дисплеев в
соответствии с электронными сигналами, поступающими от сенсоров
переключателей, модулей управления трансмиссией и двигателем
(ECM, TCU) и от сенсоров датчиков гидравлического давления.
7) ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
(1) Этот переключатель служит для полного отключения всей
электросистемы (в задней части машины, где противовес).
(2) I : Сохраняется соединение аккумулятора с общей
электросистемой.
О : Аккумулятор отсоединен от общей электросистемы.
Никогда не ставьте переключатель в позицию О (OFF) –
ВЫКЛ. при работающем двигателе, иначе можно повредить
двигатель и электросистему.
3-27
