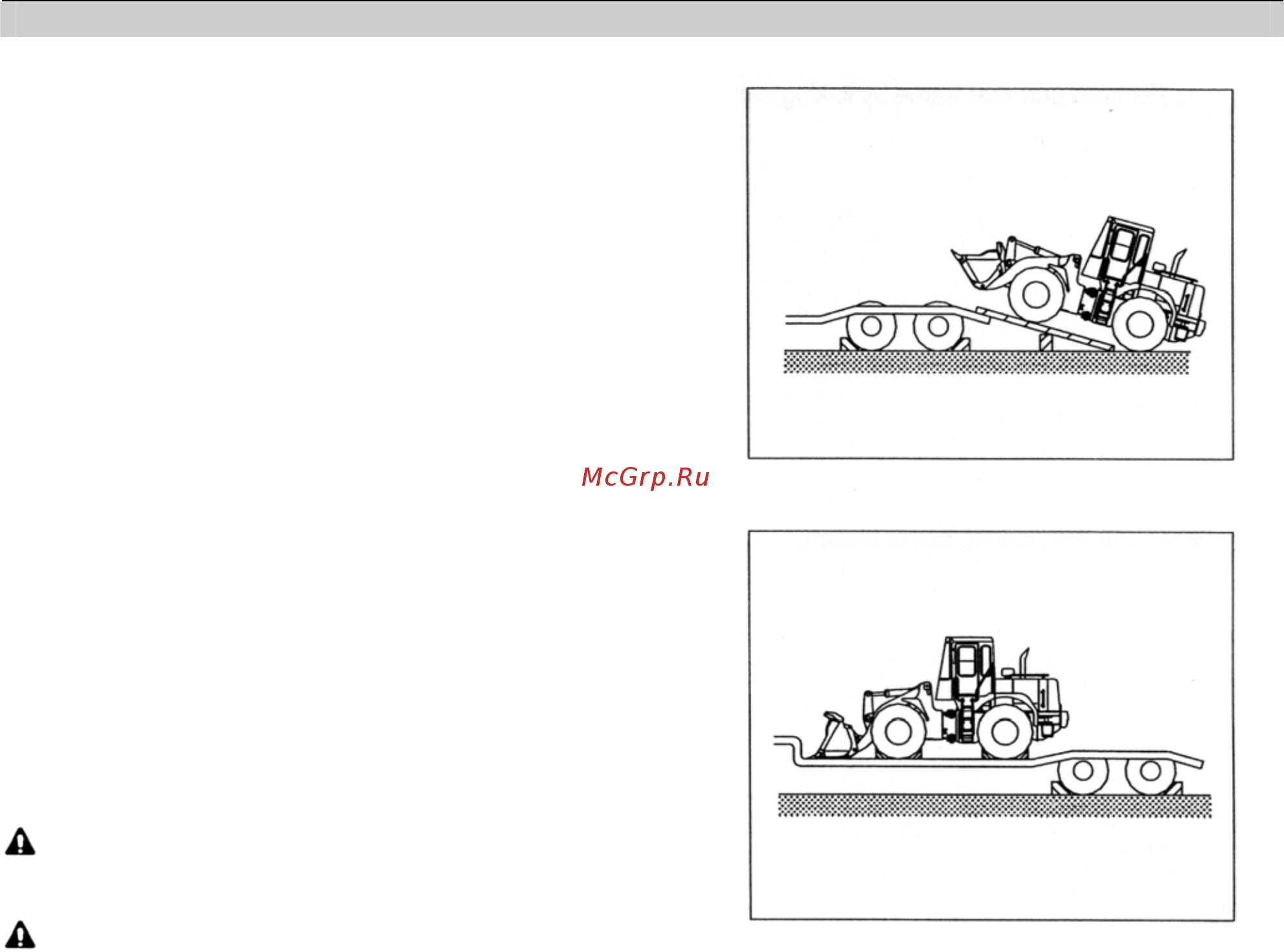

3. ПОГРУЗКА МАШИНЫ
1) Погрузку и разгрузку машины производите на
ровном плоском участке земли.
2) Использу
йте сходни достаточной длины, ширины,
толщины, а также соответствующего угла наклона.
3) Перед
вигайтесь на погрузчике по сходням медленно
и осторожно.
Не из
меняйте направление движения погрузчика,
когда он движется по сходням.
4) Выполните следу
ющие действия после погрузки
машины на трейлер.
(1) Акку
ратно и плавно опустите рабочее
оборудование, когда погрузчик займет требуемое
положение на трейлере.
Ú
Подложите прямоугольный брус под
гидроцилиндр ковша для предотвращения его
повреждения во время транспортировки.
При погрузке не управляйте никакими
механизмами погрузчика за исключением тех,
которые обеспечивают процесс погрузки.
Держите равновесие.
5-3
