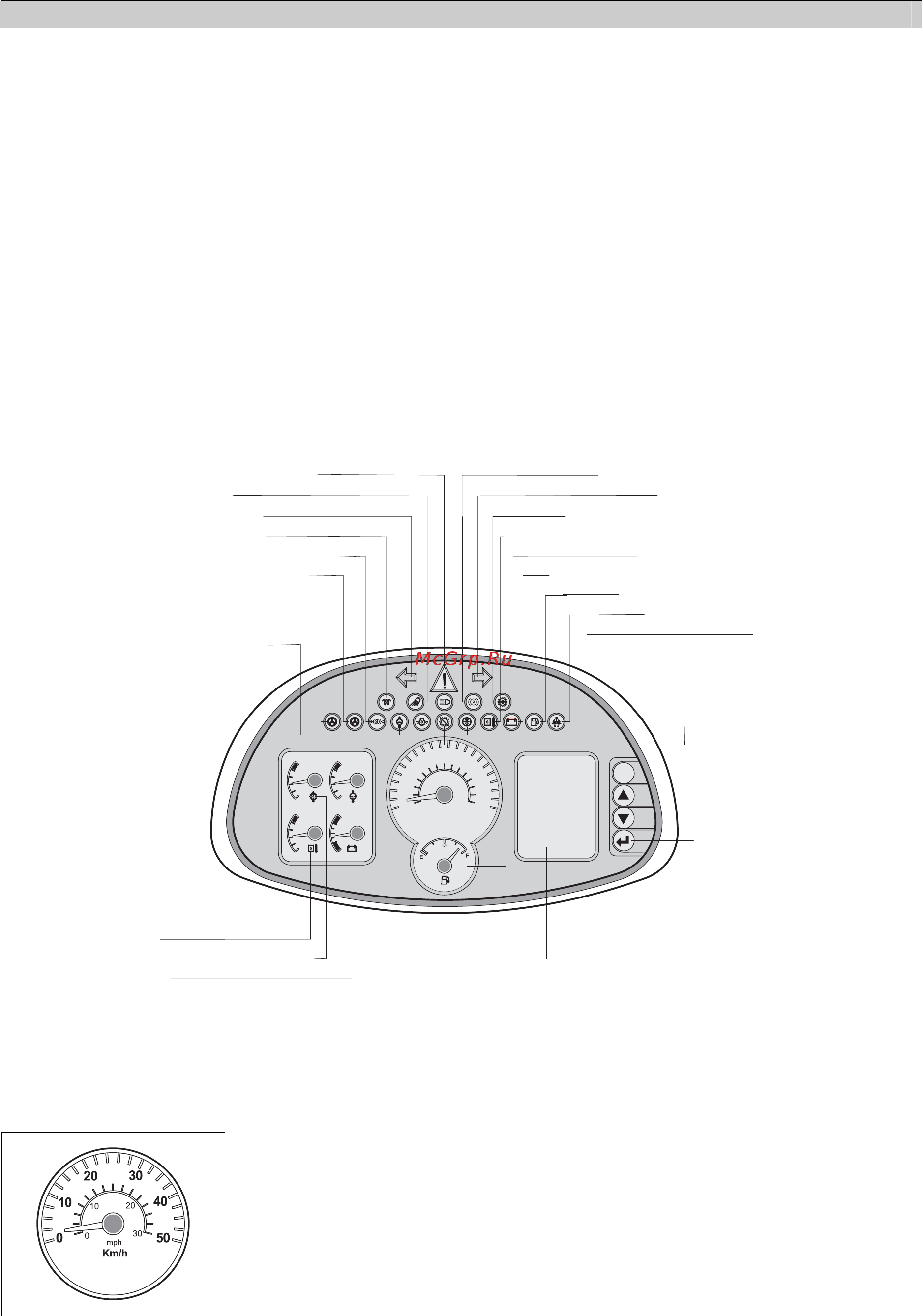

2. ПАНЕЛЬ ДИСПЛЕЕВ
На панели расположены датчики, которые функционируют, как будет отмечено ниже, с
целью предупреждения оператора о ненормальной работе машины, а также о времени
проведения определенных работ и состоянии машины в целом.
• Датчики: отображают состояние работы машины.
• Контрольные лампы: отображают о неисправности в машине (Красные).
• Сигнальные лампы: отображают состояние работы машины (Зеленые).
Ú Монитор, установленный на данной машине, отображает не все показатели и
условия работы машины.
Ежедневный контрольный осмотр следует выполнять в соответствии с
рекомендациями Части 6 «Техническое обслуживание»
MENU
BACK
NEXT
SELEC
M
Km/h
mph
2
3
4
5
20
30
0
1
0
10
Индикаторная лампа аварийного состояния
Сигнальная лампа рабочих фар
Сигнальная лампа поворота налево
Сигнальная лампа подогревателя
Контрольная лампа отказа тормозной системы
Контрольная лампа неисправности
рулевого управления (аварийная система)
Контрольная лампа неисправности
рулевого управления (рабочая система)
Контрольная лампа перегрева
охлаждающей жидкости в двигателе
Контрольная лампа низкого
давления масла в двигателе
Датчик температуры
гидравлического масла
Датчик температуры масла в коробке передач
Вольтметр аккумулятора
Датчик температуры охлаждающей
ж
идкости в двигателе
Сигнальная лампа включения верхнего света
Сигнальная лампа поворота направо
Сигнальная лампа включения стояночного тормоза
Контрольная лампа температуры гидравлической жидкости
Сигнальная лампа муфты сцепления
Контрольная лампа разрядки аккумулятора
Сигнальная лампа низкого уровня топлива
Сигнальная лампа ремня безопасности
Контрольная лампа
загрязненности воздухоочистителя
Контрольная лампа
неисправности трансмиссии
Переключатель "МЕНЮ"
Переключатель "НАЗАД"
Переключатель "СЛЕДУЮЩИЙ"
Переключатель "ВЫБРАТЬ"
ЖК дисплей
Спидометр
Датчик уровня топлива
1) СПИДОМЕТР
(1) Спидометр показывает скорость передвижения машины в
милях в час и километрах в час.
3-2
