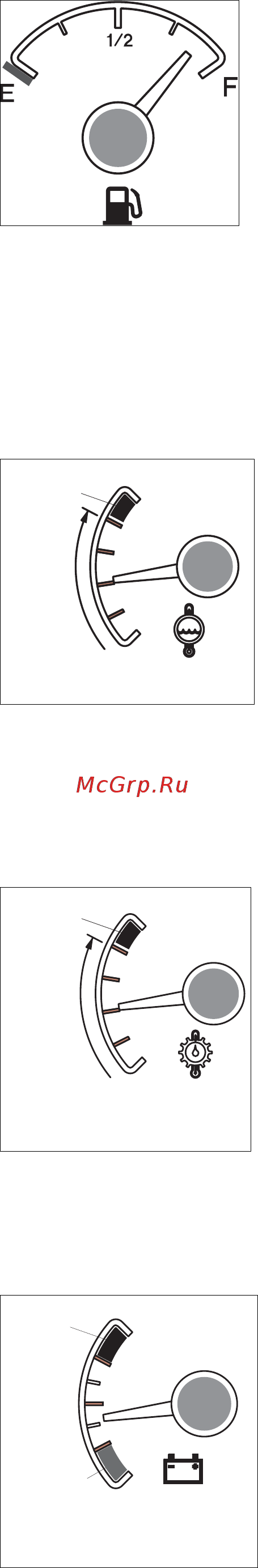

2) ДАТЧИК УРОВНЯ ТОПЛИВА
3) ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ
(1) Он показывает температуру охладителя.
• Красный диапазон: Выше 104ºС (219ºF)
(2) Продолжайте поддерживать двигатель в режиме холостого
хода, пока стрелка не вернется в рабочую зону.
(3) Если стрелка находится в красной зоне, ОТКЛЮЧИТЕ
двигатель, проверьте радиатор и двигатель.
4) ДАТЧИК ТЕМПЕРАТУРЫ МАСЛА В КОРОБКЕ ПЕРЕДАЧ
(1) Этот индикатор показывает температуру масла в коробке
передач.
• Красный диапазон: Выше 107ºС (225ºF)
(2) Продолжайте поддерживать двигатель в режиме холостого
хода, пока стрелка не вернется в рабочую зону.
(3) Если стрелка находится в красном диапазоне, это означает
перегрев масла в гидротрансформаторе. Внимательно следите
за тем, чтобы стрелка не попадала в красный диапазон.
5) ВОЛЬТМЕТР
АККУМУЛЯТОРА
(1) Этот индикатор показывает напряжение в системе
подзарядки во время работы двигателя.
(2) Если стрелка находится ниже уровня 24В (желтый
диапазон), это означает, что аккумулятор разряжен. Если
стрелка находится выше 30В (красный диапазон),
недопустимо высокое напряжение может повредить
генератор. Проверьте систему зарядки в обоих случаях.
(1) Этот
индикатор показывает количество топлива в
топливном баке.
(2) Заполните бак топливом, когда стрелка приблизится к точке
Е, заправляйте бак так скоро, как это возможно, чтобы
избежать вытекания топлива.
ÚЕсли показатель датчика ниже точки Е, даже если
машина заправлена, проверьте электропроводку, так как
причиной таких показаний датчика может быть плохой
электрический
контакт в системе или в датчике.
Красный
Рабочий
диапазон
Красный
Рабочий
диапазон
Красный
Желтый
3-3
