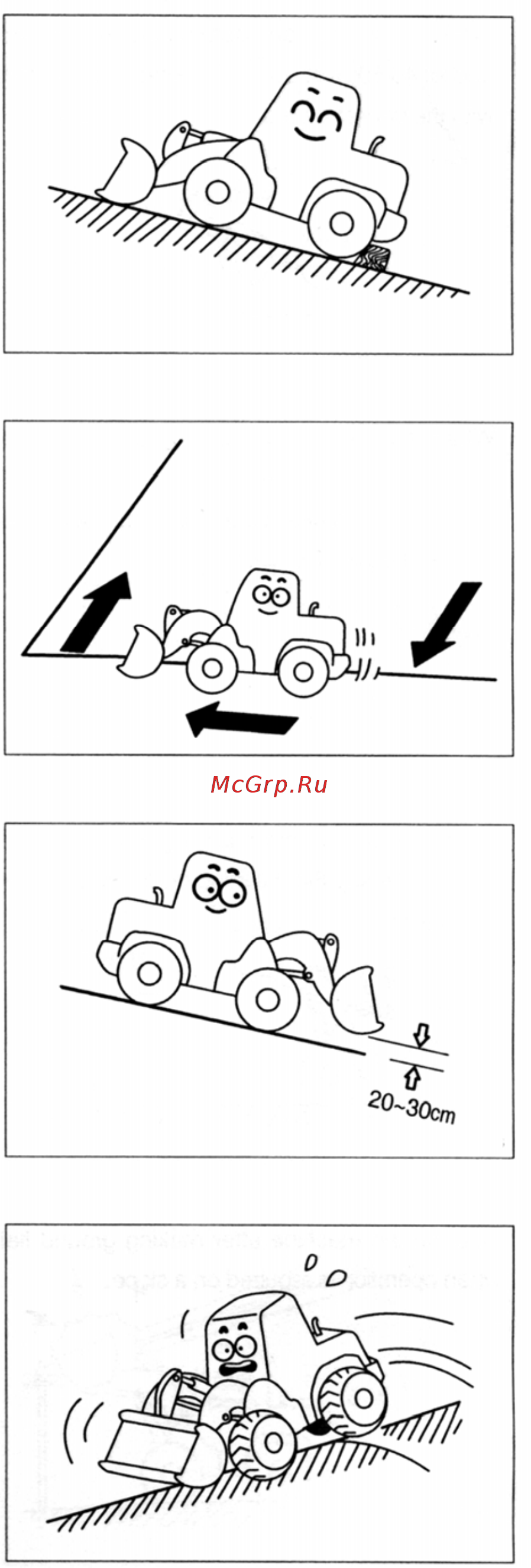

Избегайте остановок и стоянок на уклонах.
При остановках опу
стите ковш на землю и
заблокируйте колеса.
На ук
лонах избегайте перемещения погрузчика в
поперечном направлении, так как это может
привести к его переворачиванию или
соскальзыванию.
Движение на ук
лонах опасно.
При дви
жении вниз по уклону необходимо двигаться
медленно и поддерживать ковш
на высоте 20-30 см
над уровнем земли, чтобы в экстренном случае
использовать его как аварийный тормоз.
Изменять н
аправление движения погрузчика при
движении на уклоне опасно.
В слу
чае крайней необходимости изменения
направления движения осуществляйте поворот на
плоском участке с твердым грунтом.
1-8
