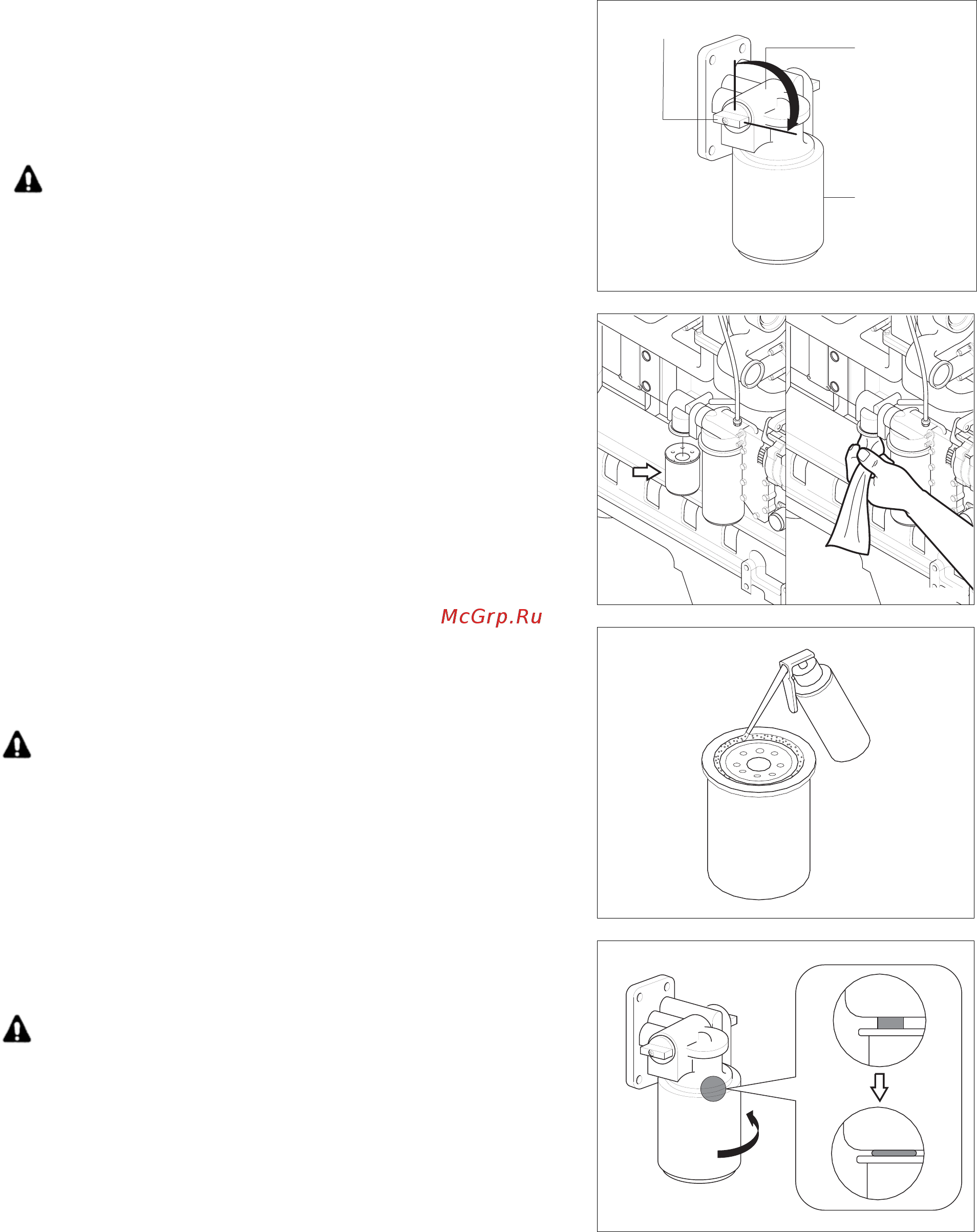

13) АНТИКОРРОЗИЙНЫЙ ЭЛЕМЕНТ
(ОПЦИЯ)
(ФИЛЬТР ОХЛАДИТЕЛЬНОЙ СИСТЕМЫ)
(1) Отключите клапан-отсекатель (OFF), повернув
переключатель в горизонтальное положение, как
на рисунке.
Не снимайте крышку радиатора, пока
температура не станет ниже 50 град.С (122
град.F). Снимите крышку охладительной
системы радиатора и закройте клапан-отсекатель
перед тем, как снять гидрофильтр. В противном
случае выплеск подогретой охлаждающей
жидкости может нанести травмы персоналу.
(2) Снимите и отложите фильтр охладительной
системы.
Очистите поверхность прокладки.
(3) Нанесите тонкий слой смазочного масла на
поверхность прокладки перед установкой нового
фильтра охладительной системы.
Будьте осторожны, чтобы масло не попало в
фильтр, иначе оно повредит DCA.
(4) Установите новый фильтр и затяните
уплотнительное кольцо на корпусе фильтра.
Затяните фильтр на 1/2-3/4 поворота.
Чрезмерно большой затягивающий момент
может повредить резьбу фильтра или
повредить корпус фильтра..
Отсечной
клапан
Фильтр
охладителя
ВЫКЛ.
Переключатель
6-29
