(4) Если уровень масла ниже отверстия пробки,
добавьте масло через отверстие пробки.
При проверке активируйте стояночный
тормоз и зафиксируйте переднюю и заднюю
рамы стопорным пальцем безопасности.
Поскольку после работы машины
температура масла высока, дождитесь
падения температуры масла в
гидропередаче.
Устанавливайте пробку планетарного
редуктора параллельно поверхности земли.

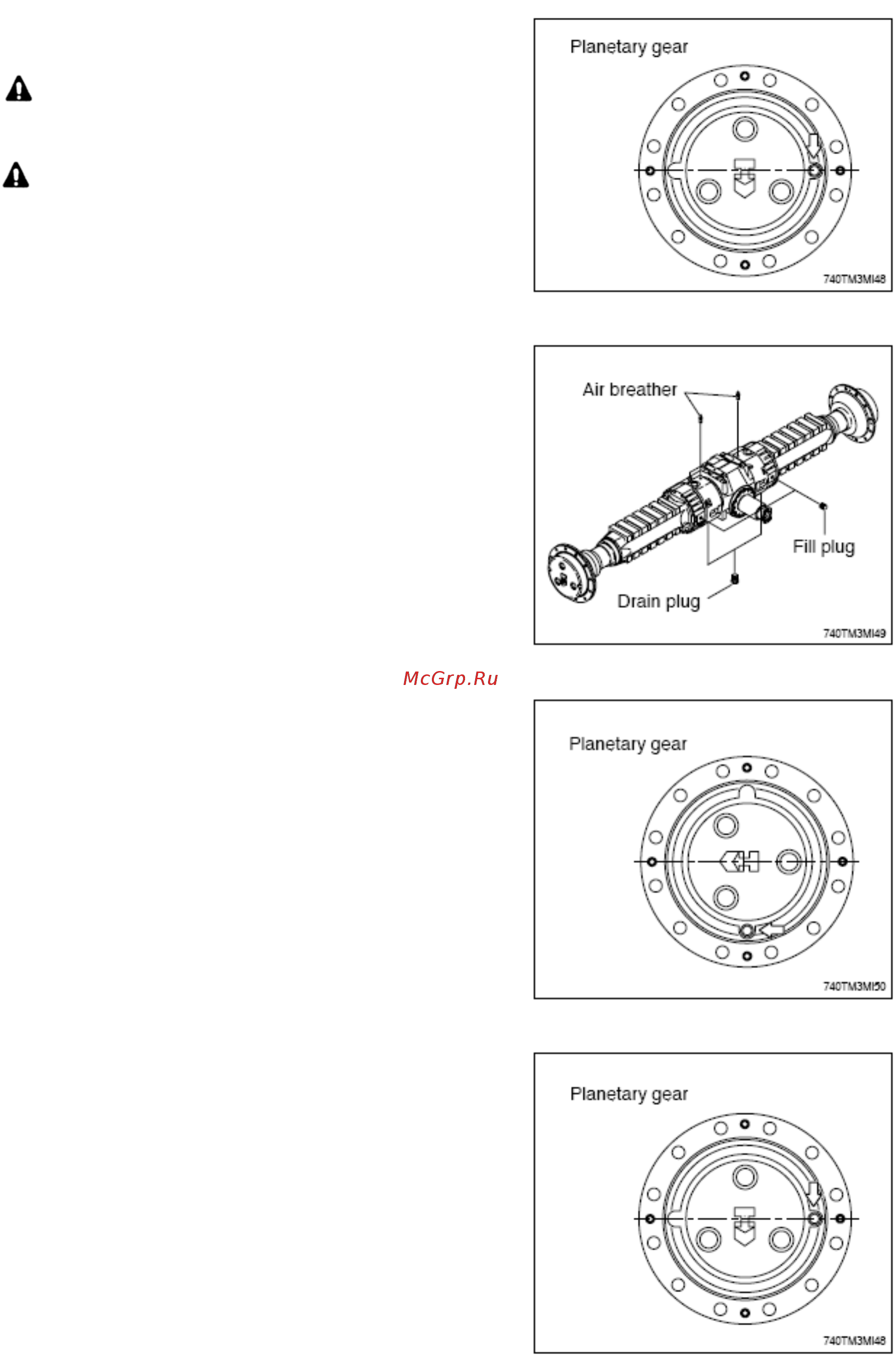

31) ЗАМЕНА МАСЛА В МОСТАХ
(1) Установите емкость под сливное отверстие,
чтобы слить масло.
(2) Откройте сапун моста с целью сброса
внутреннего давления воздуха.
(3) Слейте масло из дифференциала
1 Отверните пробку контрольного (заливного)
отверстия, а затем отверните пробку сливного
отверстия для слива масла.
2 Очистите сливную пробку и установите ее
обратно.
(4) Слейте масло из планетарного редуктора
1 Слив масла производите за счет отворачивания
сливной пробки.
Сливная пробка должна быть в нижней
части редуктора.
(5) После слива масла установите пробку
планетарного редуктора параллельно
поверхности земли.
6-39
