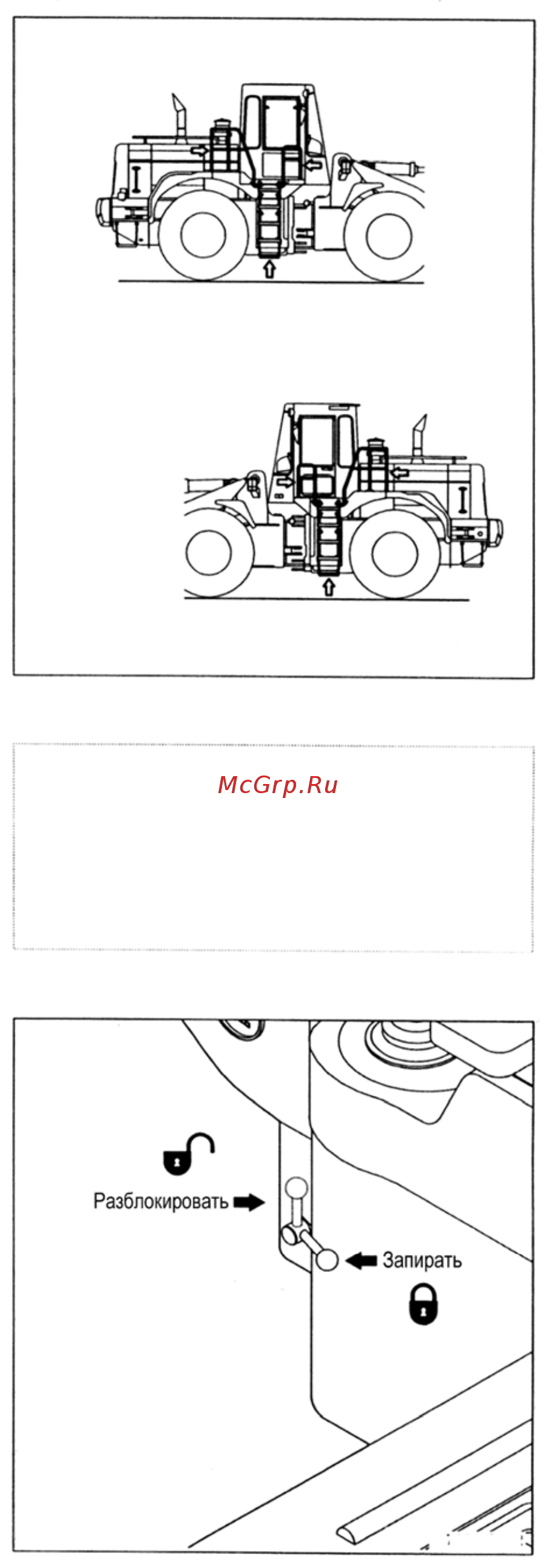

ВХОД И ВЫХОД ИЗ ПОГРУЗЧИКА
Никогда не запрыгивайте на и
не спрыгивайте с
машины. Никогда не влезайте на и не слезайте с
движущейся машины.
При залезании на и слезании с машины всегда
смотрите на машину и используйте поручни и
подножки.
Не дер
житесь за рычаги управления при входе и
выходе из кабины погрузчика.
Обеспечьте свою бе
зопасность благодаря
постоянному контакту рук и ног с поручнями и
опорными ступенями как минимум в трех точках.
Всегда нем
едленно удаляйте масло и грязь с
поручней и опорных ступеней. Всегда содержите эти
опорные элементы в чистоте. В случае их
повреждения необходимо их отремонтировать и
затянуть ослабленные крепежные болты.
При проведении контроль
ного осмотра или
технического обслуживания при открытых
элементах ограждений будьте внимательны, чтобы
не получить травму от этих открытых элементов.
ВСЕГДА ПО
ЛЬЗУЙТЕСЬ УСТРОЙСТВОМ
БЛОКИРОВКИ ПРИ ПОКИДАНИИ СИДЕНЬЯ
ОПЕРАТОРА
При вставании с сиденья оператора всегда надежно
устанавливайте рычаг замкового устройства
«ЗАБЛОКИРОВАНО». Если Вы случайно коснетесь
рычага управления погрузчиком, когда замковое
устройство не зафиксировано в положении
«ЗАБЛОКИРОВАНО», то рабочее оборудование
может внезапно прийти в движение и вызвать
серьезные повреждения или травмы.
При покидании машины полностью опу
стите
рабочее оборудование на землю, установите
замковое устройство в положение «ЗАКРЫТО», а
затем заглушите двигатель и заприте ключом все
оборудование. Всегда имейте этот ключ при себе.
1-13
