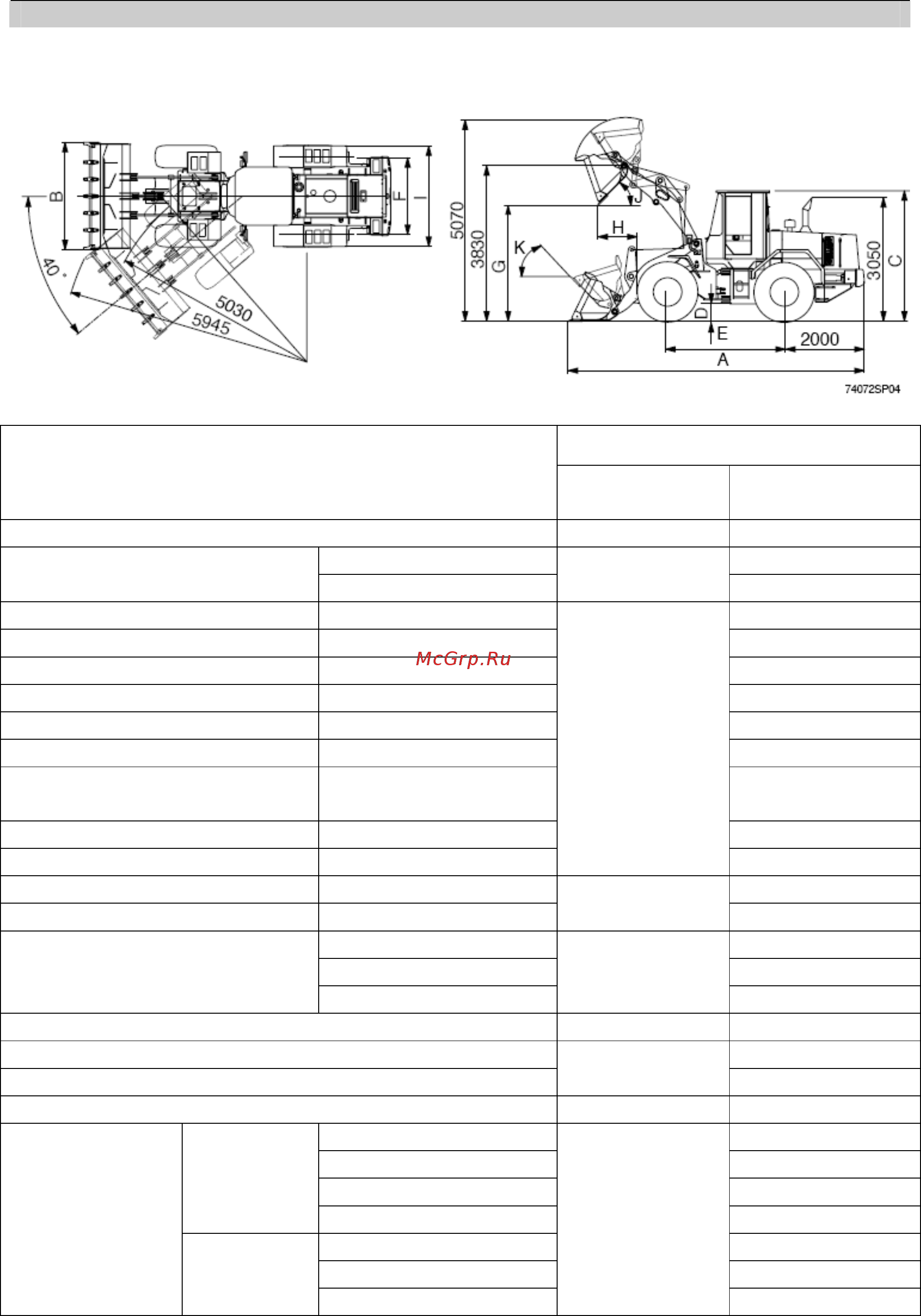

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) С КОВШОМ БЕЗ ЗУБЬЕВ И РЕЖУЩЕЙ КРОМКИ
Значение
Наименование
Единицы
измерения
Эксплуатационная масса кг 11500
без шапки 1.7 Емкость ковша
с шапкой
м
3
2.0
Габаритная длина A 7180
Габаритная ширина B 2550
Габаритная высота C 3260
Дорожный просвет D 417
Колесная база E 2900
Колея F 1900
Расстояние от земли до
ковша в положении выгрузки
G 2920
Вылет при выгрузке H 935
Ширина по шинам I
мм
2430
Угол выгрузки J 48
Угол поворота ковша назад K
град.
47
Подъем (с грузом) 5.5
Разгрузка (с грузом) 1.2
Время цикла
Опускание (без груза)
секунды
2.8
Максимальная скорость движения км/ч 38.2
Тормозной путь 12
Минимальный радиус поворота
м
5.03
Величина преодолеваемого уклона град. 30
Первая 6.9
Вторая 12,6
Третья 24.0
Вперед
Четвертая 38.2
Первая 7.4
Вторая 13.3
Скорость
движения
Назад
Третья
км/час
25.3
2-2
