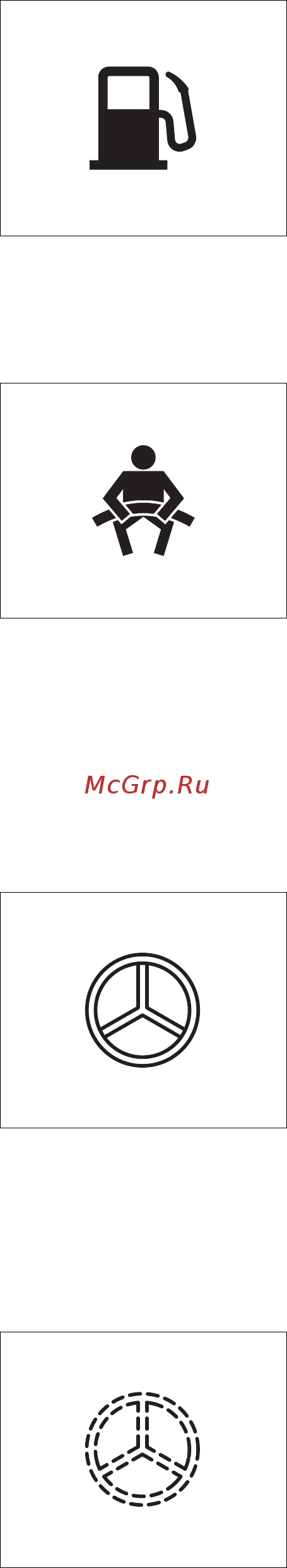

21) СИГНАЛЬНАЯ ЛАМПА НИЗКОГО УРОВНЯ ТОПЛИВА
(1) Немедленно заполните бак топливом , если эта лампа
загорелась.
22) СИГНАЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ
(1) Эта лампа загорается в первые 5 секунд после запуска
двигателя.
23) КОНТРОЛЬНАЯ ЛАМПА НЕИСПРАВНОСТИ РУЛЕВОГО УПРАВЛЕНИЯ
(опция)
1) Рабочая система
Эта лампа указывает на неисправность рабочей
системы управления. Если индикатор загорается и
подается аварийный звуковой сигнал, немедленно
отведите машину на подходящую стоянку и остановите
ее. Заглушите двигатель и определите причину
неисправности.
Ú Не работайте на погрузчике до тех пор, пока
неисправность не будет устранена.
2)Аварийная система
Эта лампа указывает на активацию аварийной
системы управления.
Ú Немедленно отведите машину на подходящую
стоянку и остановите двигатель.
Ú Аварийная система управления может быть
протестирована вручную.
См. стр. 3-16.
3-7
