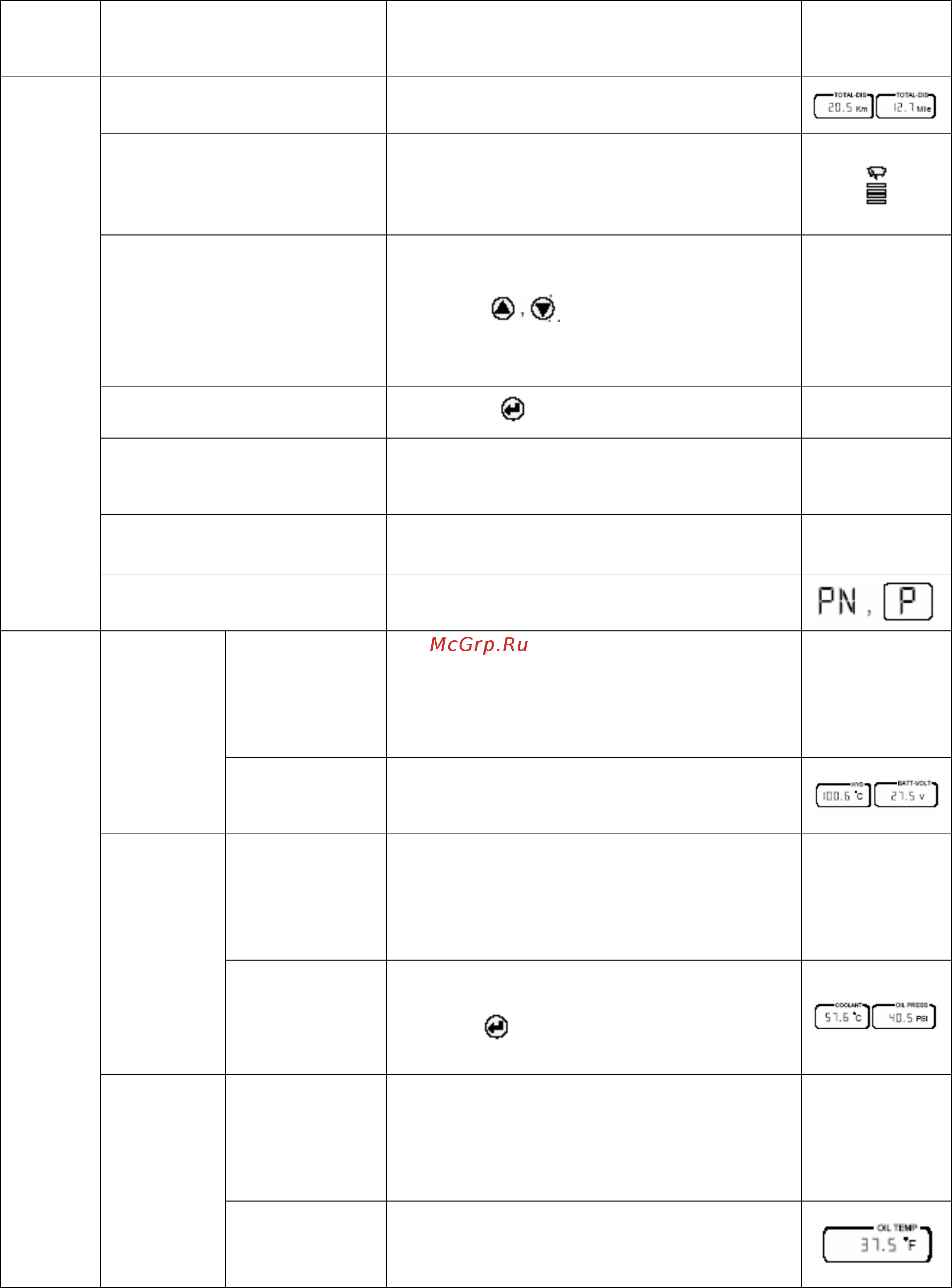

Главная
группа
Подгруппа Значение
Показания
на дисплее
Unit
(Единица измерения)
Дисплей выбирает между метрической
системой и дюймами/футами/милями.
Wiper intermittence
(Прерывистая работа
стеклоочистителя)
При периодической работе
стеклоочис
тителя на дисплее
регулируется время его работы
Alternate RPM
(Изменение количест
ва
оборотов двигателя
в мину
ту)
Регулировка количест
ва оборотов
двигателя в минуту в холостом режиме.
Нажмите
для
увеличения/снижения оборотов пошагово
на 25 об/мин. за каждое нажатие.
Pulse
(Импульс)
Нажмите
: Импульсное изменение
AEB
Контроль ин
тервала вращения дисков в
трансмиссии
ENG/KOR
English: Дисплей на английском языке
Korean: Дисплей на корейском языке
Настраиваемая
функция
Display 1 / 2
( Дисплей 1 / 2)
Тип 1: отображает символы.
Тип 2:
отображает буквы.
Код
неисправности
Отображает коды неиспр
авностей.
См.
стр. 3-11
Machine
(Машина)
Монитор
Показывает температу
ру гидравлической
жидкости и напряжение аккумуляторной
батареи
Код
неисправности
Отображает коды неиспр
авностей.
См.
стр. 3-11
Engine
(Двигатель)
Монитор
Показывает температу
ру охлаждающей
жидкости в двигателе и давление масла.
Нажмите
: Дисплей ВКЛ.(ON) или
ВЫКЛ.(OFF)
Код
неисправности
Отображает коды неиспр
авностей.
См.
стр. 3-11
Диагностика
Transmission
(Трансмиссия)
Монитор
Показывает температу
ру
трансмиссионного масла
3-10
