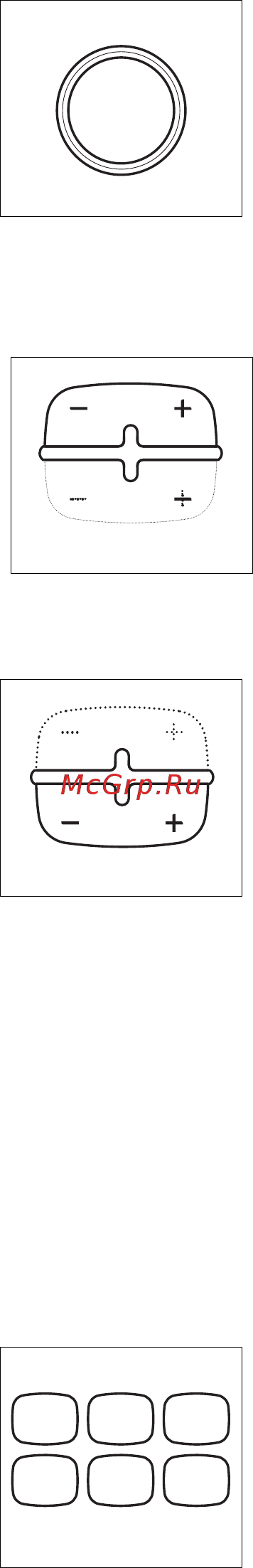

(1) Кнопка питания и регулировки громкости
1 При повороте этого выключателя вправо включается магнитола, а
затем усиливается звук.
2 При повороте выключателя влево звук будет ослабевать, а затем
магнитола выключится.
ON
VOL
(2) Кнопка поиска радиостанций
1 При нажатии этой кнопки радио автоматически останавливается на
следующей частоте радиовещания.
SEEK
TUNE
(3) Кнопка настройки радиоволн
1 При нажатии кнопки «+» выбираются каналы с более высокой
частотой.
2 При нажатии кнопки «-» выбираются каналы с более низкой
частотой.
1. Общие
АМ диапазон: изменяется через 9 кГц от 531 до 1602 кГц.
FM диапазон: изменяется через 0,1 кГц от 87,5 до 108,0 кГц.
2. Америка
АМ диапазон: изменяется через 10 кГц от 530 до 1710 кГц.
FM диапазон: изменяется через 0,2 кГц от 87,9 до 107,9 кГц.
3. Европа
LW диапазон: изменяется через 9 кГц от 153 до 279 кГц.
MW диапазон: изменяется через 9 кГц от 522 до 1620 кГц.
FM диапазон: изменяется через 0,05 кГц от 87,5 до 108,0 кГц
TUNE
SEEK
(4) Кнопки запоминания радиостанций
1 Посредством нажатия этих кнопок Вы можете сразу же без
поиска включить канал, который хранится в памяти этой кнопки.
2 Как запомнить радиоканалы в памяти.
- Вы можете запомнить по 6 каналов в каждом из АМ и FM
диапазонов.
- Для запоминания канала в памяти держите соответствующую
кнопку нажатой более 2-х секунд.
321
654
MTL
3-24
