3) БУКСИРОВКА ПРИ НЕРАБОТАЮЩЕМ
ДВИГАТЕЛЕ
Для бу
ксировки погрузчика с неработающим
двигателем придерживайтесь следующих правил и
последовательности.
(1) Отсоедин
ите передний и задний приводные валы.
(2) Отсоедин
ите цилиндр рулевого управления, так как
рулевая система не функционирует.
Даже если рабочая тормозная сис
тема в порядке,
торможение погрузчика происходит лишь за счет
тормозов колес. Поскольку гидроусилитель не
работает, то для торможения необходима большая
сила, чем она создается простым нажатием на
тормозную педаль.
(3) Стояночный тормоз приводится в действи
е
пружиной, а растормаживание осуществляется
давлением рабочей жидкости. При неработающем
двигателе стояночный тормоз будет включен,
поэтому для его растормаживания вам необходимо

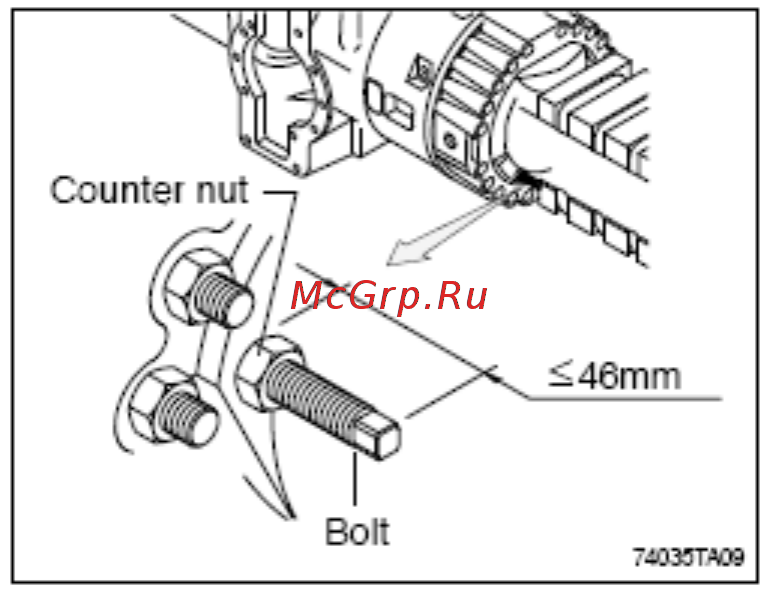

вручную его разжать. Открутите болт, чтобы
разблокировать тормоза, не менее чем на 46 мм и
застопорите его контрогайкой
(4) Наде
жно прикрепите буксировочный трос к
буксирующей машине и буксируемому погрузчику
Всегда располагайте
буксирующую машину спереди,
а буксируемую – сзади по ходу движения.
