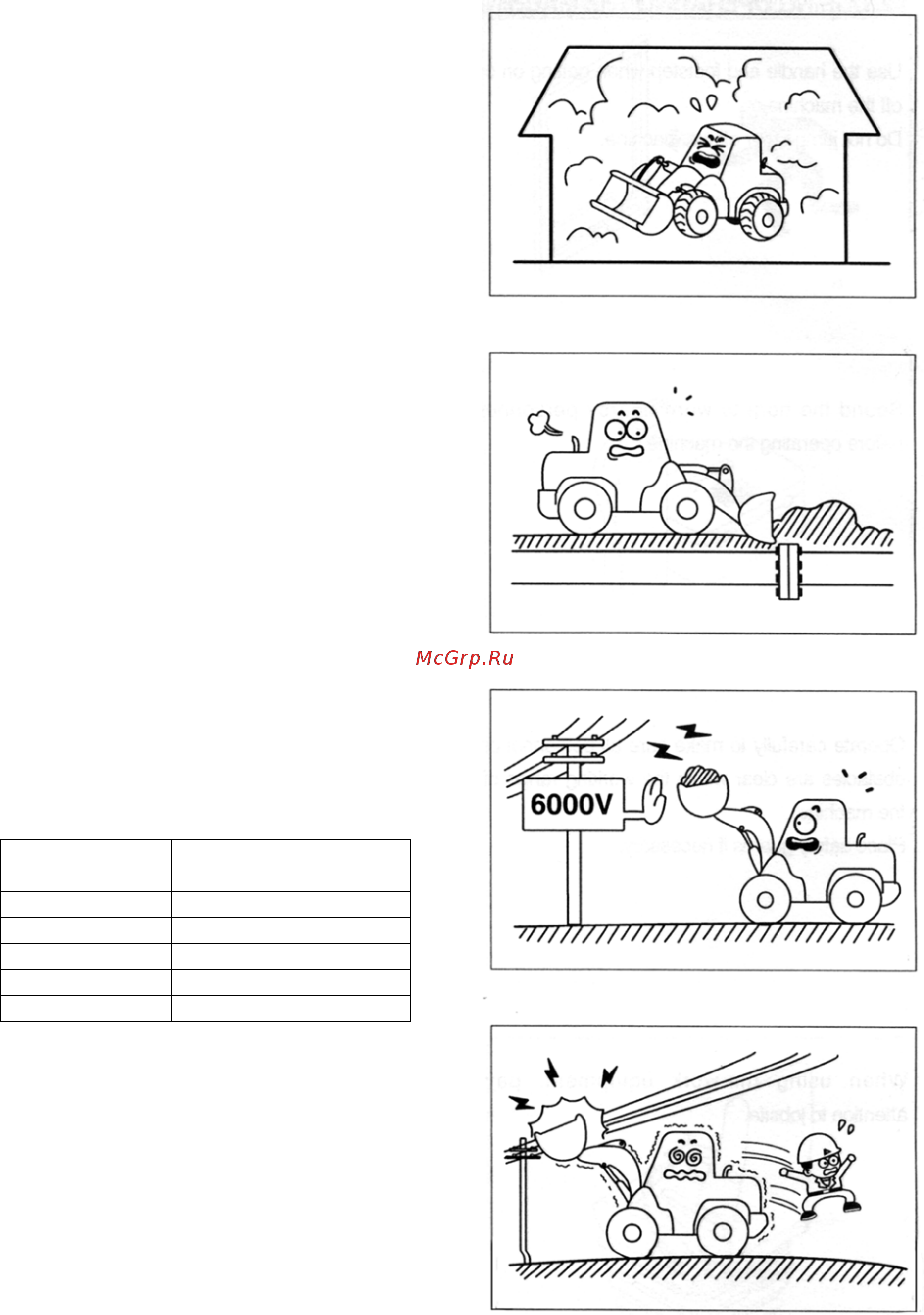

При работе в замкнутых объемах обеспечьте
необходимую вентиляцию с целью предотвращения
опасности отравления оператора выхлопными
газами двигателя.
Проверьте р
асположение подземных коммуникаций
газопроводов и водопроводов и обеспечьте должную
их и свою безопасность перед выполнением работ и
при работе.
Работа вб
лизи линий электропередач очень опасна.
Проводите работы на следу
ющем безопасном
расстоянии
, приведенном ниже:
Напряжение,
кВ
Миним. безопасное
расстояние, м
6,6 3
33,0 4
66,0 5
154,0 8
275,0 10
Если машина коснется высоковольтного провода,
оставайтесь сидеть на своем рабочем месте в кабине и
предупредите персонал о том, чтобы никто не
дотрагивался до погрузчика до отключения тока в
линии электропередачи. Оператору необходимо
покинуть рабочее место с погрузчика,
соприкасающегося с линией электропередачи, следует
выпрыгнуть из кабины, избегая контакта с
металлоконструкцией.
1-6
