Вход
и выход воды
должны быть подключены в соответствии с обозначением (см. наклейки на блоке)
Для обеспечения оптимальной работы установки в режиме рекуперации тепла, температура
конденсации должна поддерживаться на уровне 53 °С. Температура воды на выходе рекуператора не
должна выходить за значения, приведенные на графики "ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ" ((T min. out = 25
°C, T max out = 50 °C).
Для поддержания давления конденсации на уровне не менее 12,5 бар, а также начальной
температуры рекуперации, необходимо осуществлять регулирование расхода
воды через основной
конденсатор и конденсатор-рекуператор. При этом расход воды через конденсатор и рекуператор
может быть различным.
Для поддержания давления конденсации не ниже 12,5 бар может быть использована схема с
рессостатом (рис. 7) или 3-ходовым клапаном (рис. 8). п

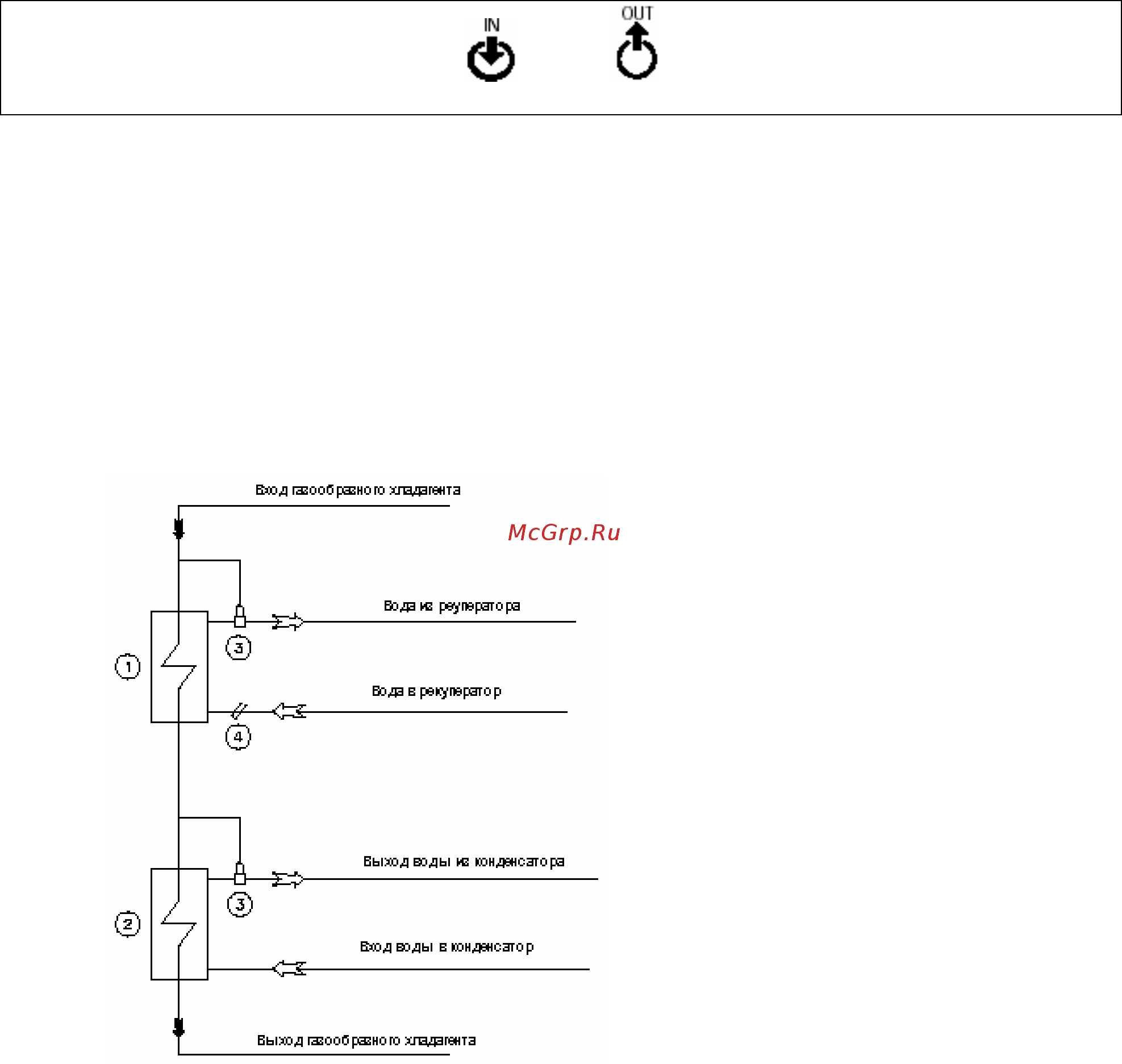

СХЕМА С ПРЕССОСТАТОМ
1 Конденсатор-рекуперато
й
р
2 Конденсатор основно
3 Клапан прессостата
Карман для термометра
4
Рис. 7
41
