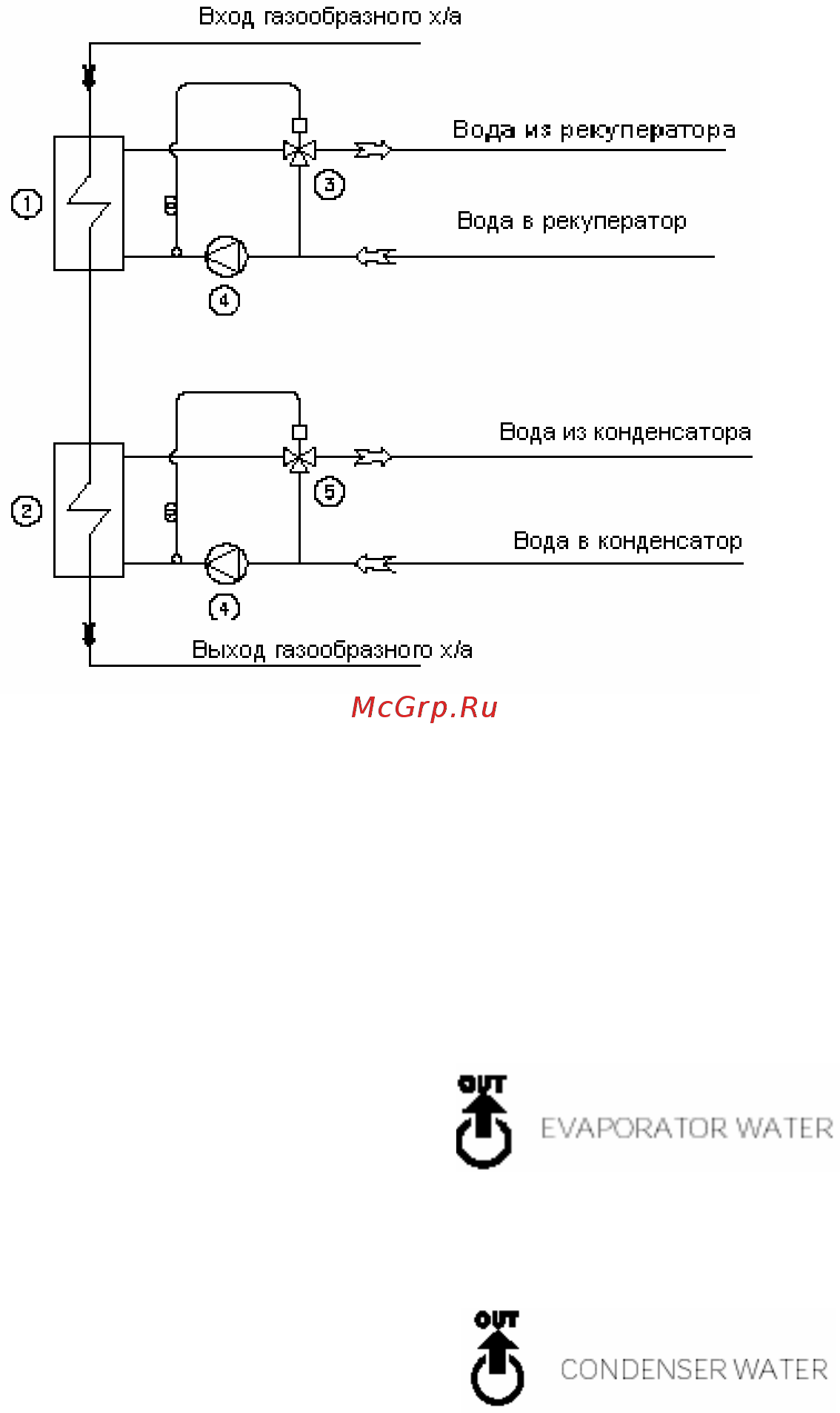

СХЕМА С 3-ХОДОВЫМ КЛАПАНОМ
1 Конденсатор-рекуператор
2 Конденсатор основной
3 3-ходовой клапан
4 Циркуляционный насос
Рис. 8
5 3-ходовой клапан
.8 РЕКОМЕНДАЦИИ ПО МОНТАЖУ РЕЛЕ ПРОТОКА ВОДЫ (комплект для каждого испарителя)
Для предотвращения турбулентности потока необходимо, чтобы перед реле и после него был
рямой участок трубы длиной не менее 5 диаметров трубы
.
- Соединить Т-образный металлический штуцер (на нем установлено реле) со штуцером выхода воды
из испарителя, обозначенным:
6
- Очистить трубопроводы, на которых будет монтироваться реле протока, от загрязнений и от
магнитных частиц (сварочный скрап).
-
п
Для установок с тепловым насосом, повторить описанные действия и соединить Т-образный штуцер
(на который устанавливается второе реле) с выходом воды конденсатора, обозначенным:
Для исключения утечки, необходимо уплотнить соединения при помощи тефлона. Установить реле
на теплообменнике, который расположен ближе всех к электрощиту.
42
