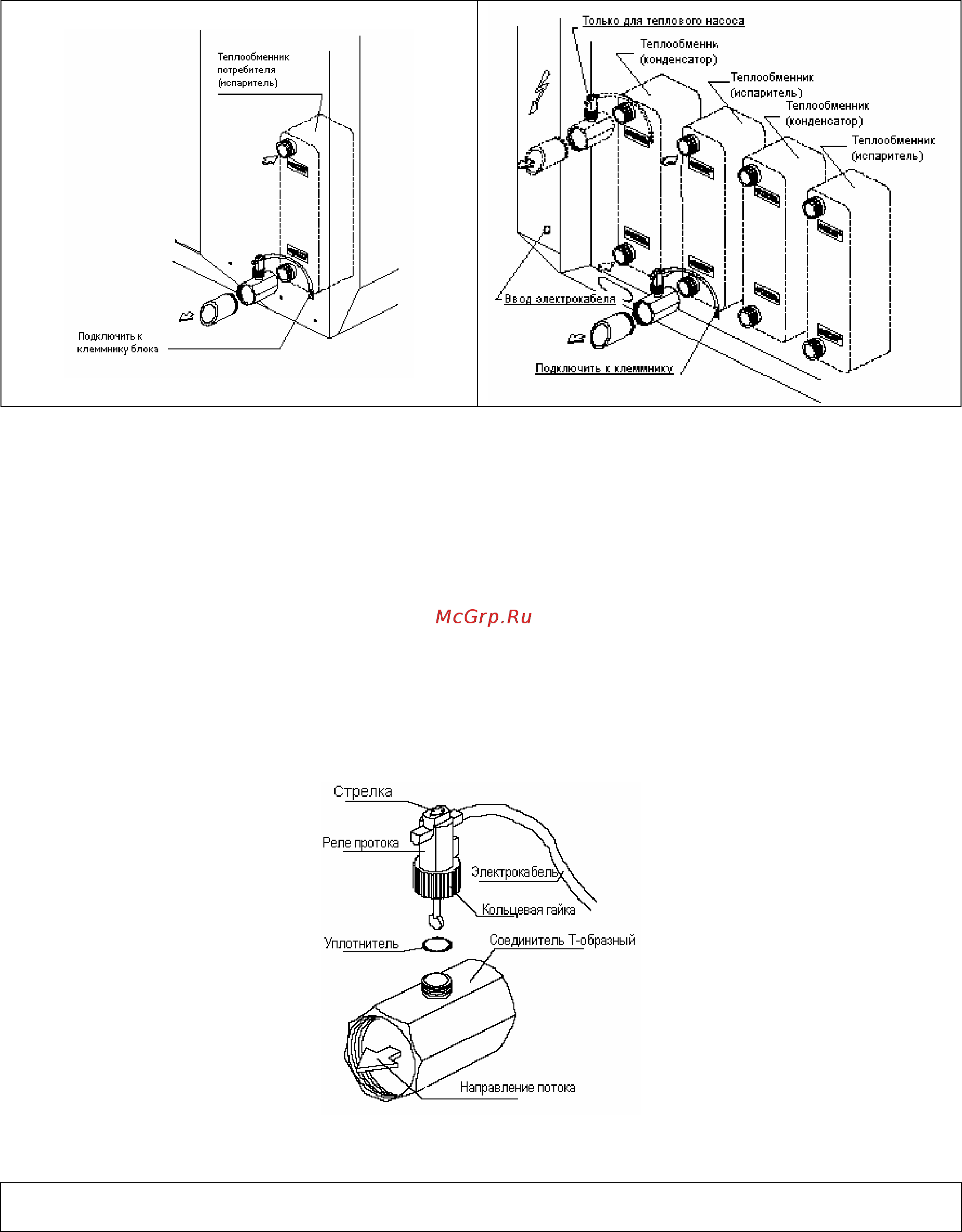

Рис. 9
- Реле протока закрепляется на Т-образном коннекторе при помощи соединительной пластиковой
гайки. Направление стрелки на верхнем торце должно совпадать с направлением потока воды.
- Не забудьте установить уплотнительное колечко под гайку. Колечко поставляется в пластиковом
пакете для защиты штока реле.
- Подключить трубки контура к Т-образному коннектору.
-
Кабель реле пропустить через отверстие в кожухе блока и протянуть вниз к электрощиту внутри
машины. Подключить выводы кабеля к зажимам 1-14 на клеммнике, как показано на электросхеме.
- Реле при необходимости снимается после отвинчивания пластиковой гайки. При установке его
обратно проверьте правильность положения уплотнительного кольца (см. рис. 10).
Рис. 10
Внимание: при проведении монтажных работ запрещается пользоваться открытым пламенем в
пределах корпуса установки, а также вблизи нее.
43
