6.9 ПОДКЛЮЧЕНИЕ ВАРИАНТА "LE" (КОМПРЕССОРНО-КОНДЕНСАТОРНЫЙ) И "LC"
(КОМПРЕССОРНО-ИСПАРИТЕЛЬНЫЙ)
6.9.1 Контур охлаждения
Указанные машины требуют подключения линий холодильного контура.
6.9.2 Прокладка линий и максимальное расстояние между секциями
Для установок этого типа маршрут прокладки линий зависит от расположения секций и
характеристики здания.
Для уменьшения гидравлического сопротивления и количества хладагента линию следует
делать как
можно короче. Максимально-допустимая длина трубопроводов – 30 м.
Если физическая длина линий получается большей, то следует проконсультироваться с BlueBox.
6.9.3 Процедура подбора параметров линии холодильного контура
В зависимости от типа и взаимного положения секций, необходимо произвести выбор следует
подходящего диаметра трубопровода.
Диаметр труб для вариантов LE и LC выбирается из таблиц 1, 2 и 3
в зависимости от модели и длины
соединительной линии.

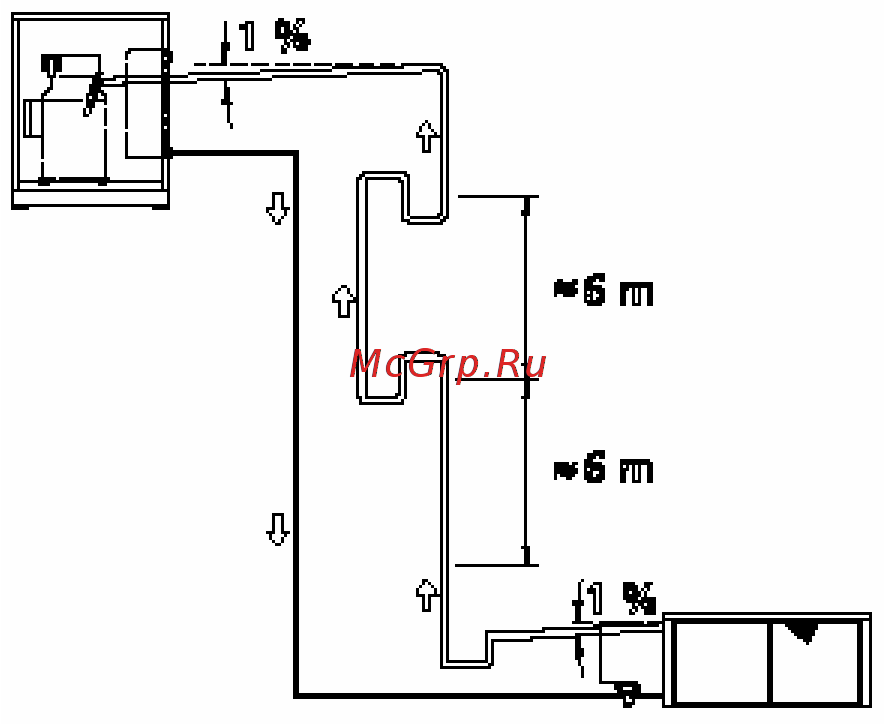

6.9.4 Вариант LE: испарительная секция ниже конденсаторной секции:
a) Вертикальный стояк должен иметь сифон (колено) минимум через каждые 6 м для того, чтобы
облегчить возврат масла в компрессор;
b) Сделать накопительную петлю на линии всасывания за датчиком ТРВ;
c) Горизонтальные участки линии всасывания должны иметь
уклон не менее 1% для облегчения
возврата масла в компрессор (см. выше).
Рис. 11
6.9.5 Вариант LE: испарительная секция выше конденсаторной секции:
a) Сделать сифон на линии всасывания на высоте испарителя для того, чтобы исключить сброс
жидкости в компрессор при выключении установки.
b) Сделать накопительную петлю на линии всасывания за датчиком NHD для сбора жидкого х/а,
который может скопиться после выключения установки. При включении
компрессора х/а быстро
испарится: накопительную петлю следует сделать подальше от датчика для того, чтобы исключить
влияние жидкости на работу ТРВ.
44
