Rigol DS6064 [100/274] Запуск по градиенту

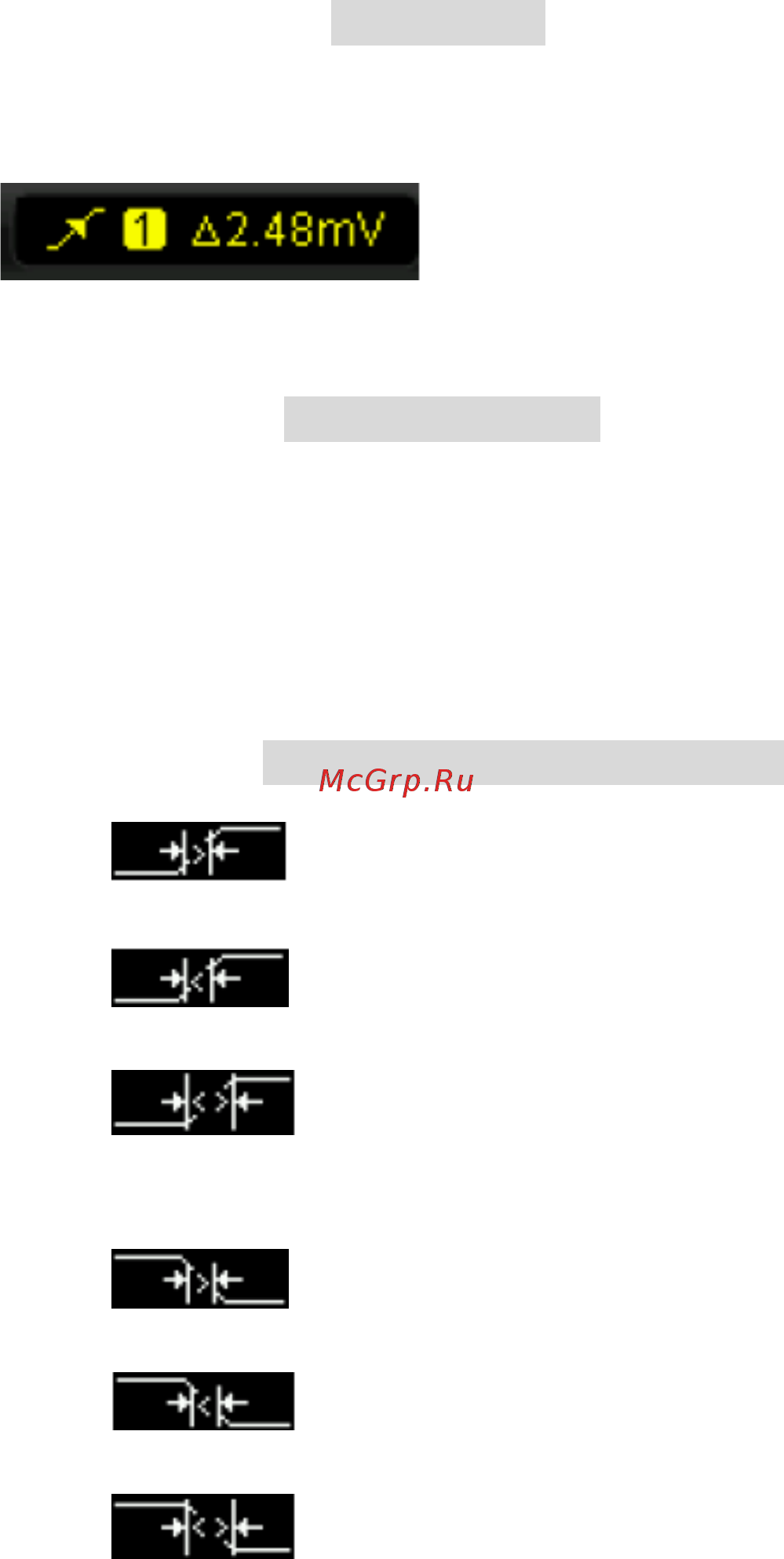

![Rigol DS6064 [100/274] Запуск по градиенту](/views2/1473240/page100/bg64.png)
RIGOL 5. Запуск осциллографа
12
Руководство пользователя DS6000
Запуск по градиенту
Это запуск по скорости нарастания или спада перепада сигнала при выполнении заданных
условий по длительности.
Тип запуска:
Нажатием клавиши Тип запуска выбирается «Запуск по градиенту». При этом в правом
верхнем углу экрана отобразится информация настройки запуска, как это показано на рис.
ниже.
Выбор источника:
Нажав клавишу Выбор источника, выберите источник запуска (CH1-CH4). Текущий
источник отобразится в правом верхнем углу экрана.
Внимание: получить стабильный запуск можно, только если источником запуска является
канал, на который уже подан сигнал.
Типы условий запуска по градиенту:
Нажав клавишу Условия запуска по градиенту, выберите нужные условия.
• : запуск производится, если длительность нарастания входного сигнала
больше установленной в настройках длительности.
• : запуск производится, если длительность нарастания входного сигнала
меньше установленной в настройках длительности.
• : запуск производится, если длительность нарастания входного сигнала
больше установленного нижнего предела и меньше установленного верхнего
предела длительности.
• : запуск производится, если длительность спада входного сигнала
больше установленной в настройках длительности.
• : запуск производится, если длительность спада входного сигнала
меньше установленной в настройках длительности.
• : запуск производится, если длительность спада входного сигнала
больше установленного нижнего предела и меньше установленного верхнего
предела длительности.
Настройка длительности:
