6. Проведение измерений RIGOL
23
Руководство пользователя DS6000

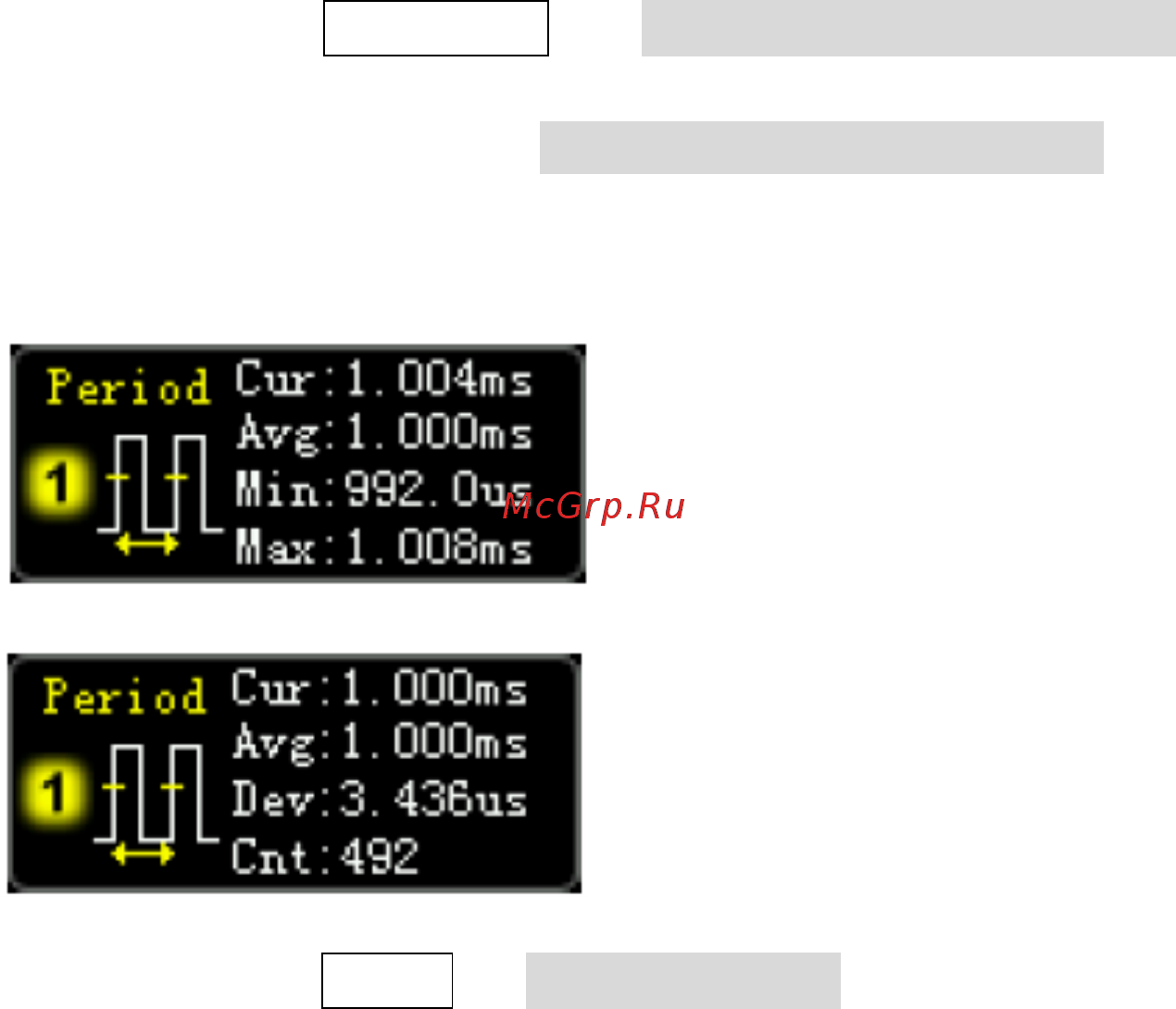

Статистическая функция
Подсчитывает и отображает текущее значение, среднее значение, минимальное значение
(или стандартное отклонение) и максимальное значение (или значение счета).
• нажмите MEASURE Статистическая функция, включите или выключите
статистическую функцию. В режиме включенной статистической функции
нажмите клавишу Выбор системы подсчета, выберите «Экстремум» или
«Разность». В режиме «Экстремум» отображаются минимальное и максимальное
значения, в режиме «Разность» - стандартное отклонение и значение счета.
измерения «Экстремум»
измерения «Разность»
• Нажмите MEAS Новый подсчет, удалите данные истории и проведите новый
подсчет.
