Rigol DS6064 [198/274] Выбор типа отображения
![Rigol DS6064 [198/274] Выбор типа отображения](/views2/1473240/page198/bgc6.png)
RIGOL 11. Управление отображением
2
Руководство пользователя DS6000
Выбор типа отображения

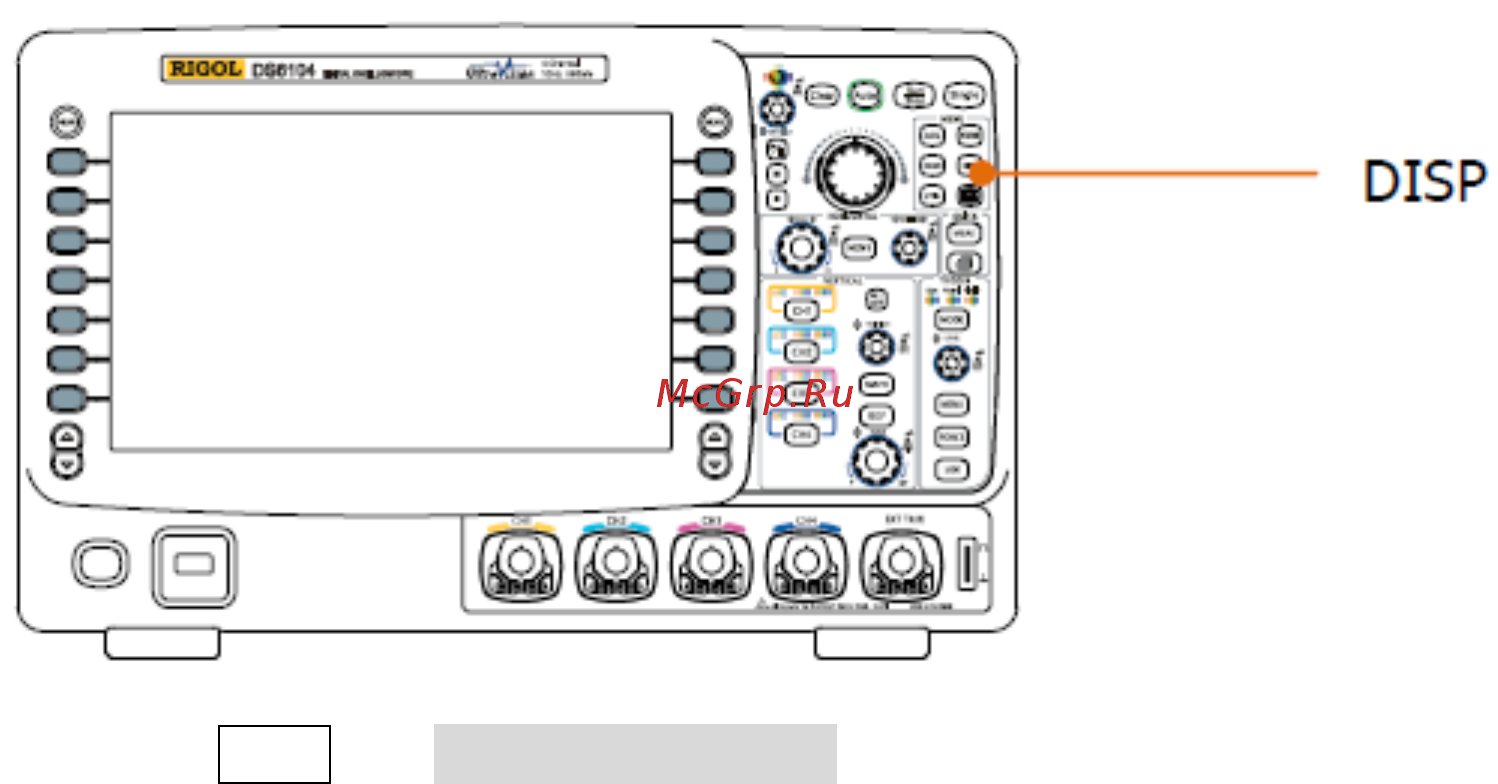

Нажмите DISP Тип отображения, задайте способ отображения осциллограммы:
«векторный» или «точечный».
• векторный: точки захвата образцов сигнала соединяются между собой прямыми
линиями. Данный режим в большинстве случаев дает самую реалистичную
осциллограмму. В нем удобно просматривать отвесные фронты осциллограммы
(например, прямоугольного сигнала).
• точечный: отображаются непосредственно точки захвата образцов сигнала. Можно
наглядно видеть каждую такую точку и, используя курсоры, измерить значения X и
Y этих точек.
