RIGOL 1. Вводный курс
20
Руководство пользователя DS6000

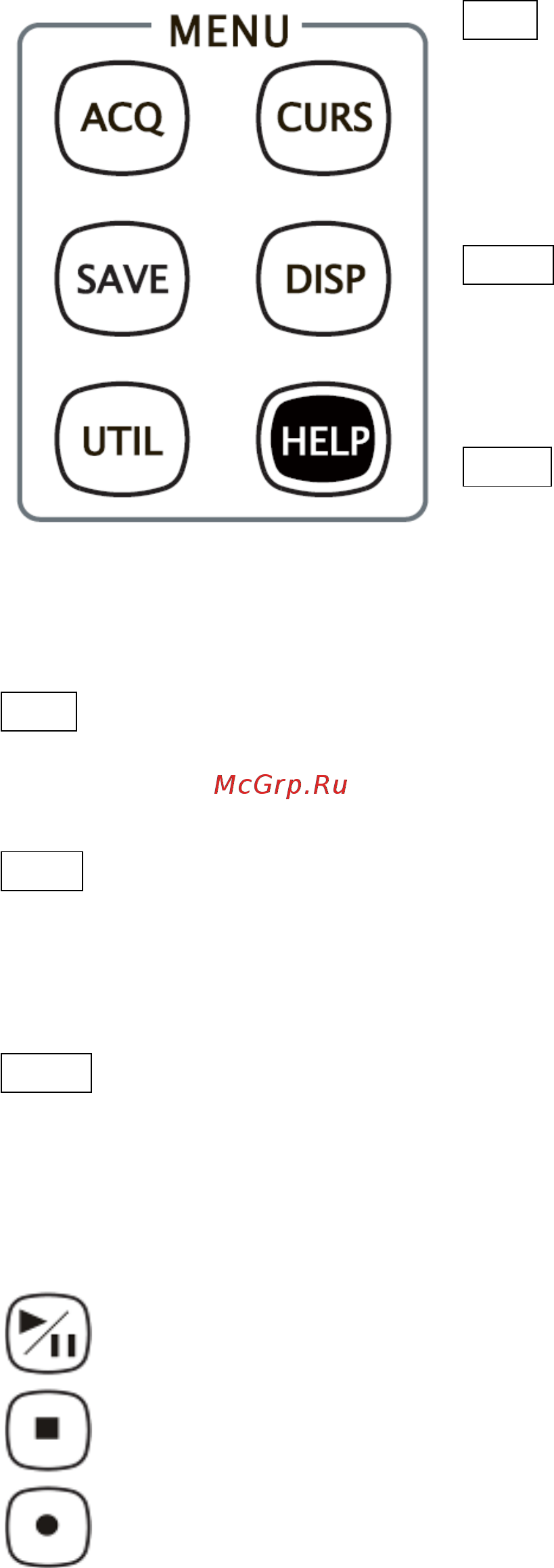

Функциональное меню
ACQ: нажатием этой клавиши осуществляется вход в
меню настройки дискретизации. Можно настроить такие
функции осциллографа, как метод получения
осциллограммы, вид дискретизации, память и
препятствие наложению.
CURS: нажатием этой клавиши осуществляется вход в
меню курсорных измерений. В осциллографе имеются
три режима курсорных измерений: ручной, слежения и
автоматический.
SAVE: нажатием этой клавиши осуществляется вход в
интерфейс сохранения и загрузки документов. Можно
сохранять: треки, осциллограммы, настройки, изображения и CSV (числовые значения,
разделяемые запятой). Поддерживается сохранение на внутренних и внешних
накопителях, а также дисках.
DISP: нажатием этой клавиши осуществляется вход в меню настройки отображения.
Настраивается тип отображения осциллограммы, послесвечение, яркость осциллограммы,
сетка экрана, яркость сетки и время поддержания выведенного меню.
UTIL: нажатием этой клавиши осуществляется вход в меню настройки системных
функций. Настраиваются функции или параметры системы, например, порты, динамики,
язык. Кроме этого, поддерживаются высшие функции, например, проверка
ГОДЕН/НЕГОДЕН, запись осциллограммы и настройки печати.
HELP: нажатие этой клавиши открывает справочный интерфейс. Подробнее см. параграф
«Использование встроенной справочной системы».
Запись осциллограммы
Воспроизведение/Пауза: при остановке или паузе нажатие данной клавиши
запускает воспроизведение осциллограммы. Повторным нажатием на эту клавишу
осуществляется пауза, лампочка клавиши загорается желтым светом.
Остановка: нажатие этой клавиши останавливает запись или воспроизведение
осциллограммы. Лампочка клавиши загорается оранжевым светом.
Запись: нажатие этой клавиши начинает запись осциллограммы. Лампочка клавиши
загорается красным светом.
