RIGOL 1. Вводный курс
30
Руководство пользователя DS6000
Монтажный инструмент
Рекомендуется использование крестообразной отвертки № РН2.
Монтажные зазоры
При установке данного осциллографа в шкаф должны соблюдаться следующие
требования:
• шкаф должен быть стандартным 19-ти дюймовым.
• минимальная высота шкафа должна составлять 266.7 мм. (6U).
• минимальная глубина шкафа должна составлять 400 мм.

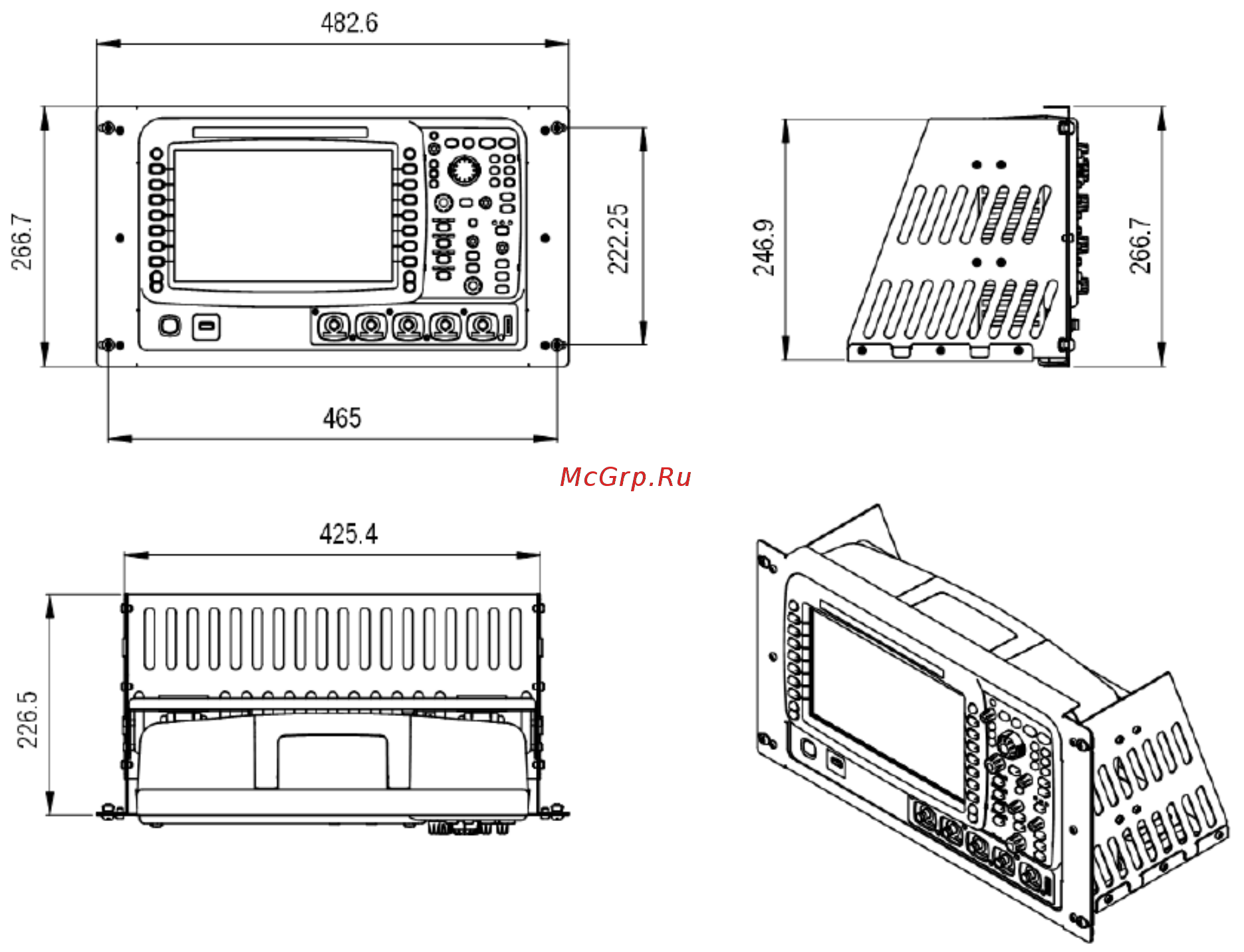

Размеры осциллографа после установки его в корзину (мм):
