Rigol DS6064 [169/274] Декодирование can опция
![Rigol DS6064 [169/274] Декодирование can опция](/views2/1473240/page169/bga9.png)
7. Декодирование протоколов RIGOL
15
Руководство пользователя DS6000
Нажмите экранную клавишу Состояние BUS, включите или выключите отображение
шины.

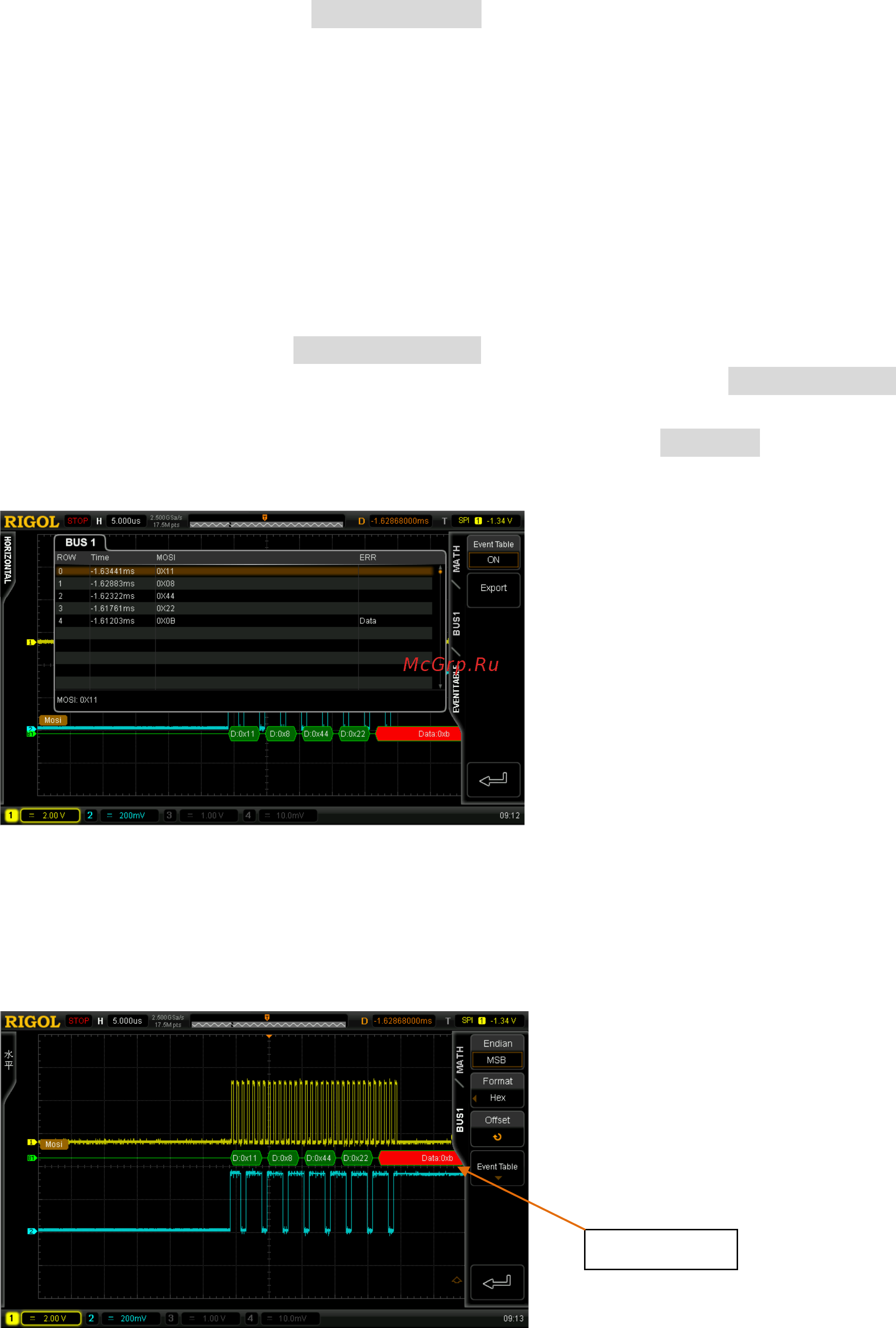

8. Список декодирования
Список декодирования в форме таблицы отображает данные после декодирования в
линиях MISO и MOSI, а также соответствующие им номер строки, время и информацию
об ошибках. Это сделано для того, чтобы при просмотре длинного списка
декодированных данных ничего не упустить из вида. Внимание: если канал MISO
отключен, в списке декодирования не будет отображаться информация по данной линии
данных.
Нажмите экранную клавишу Таблица событий, выберите «Открыть» (Внимание: данные
действия можно произвести только при режиме «Включить» в меню Состояние BUS),
войдите в интерфейс списка декодирования, показанный на рис. ниже. Если к прибору
уже подсоединен USB накопитель, нажав экранную клавишу Передать, пользователь
может отправить на внешний USB накопитель список данных в формате CSV.
9. Отображение ошибок при декодировании
При неудовлетворительной синхронизации в кадре SPI цветной участок заполнится
красным цветом. Например, разрядность – 7 бит, тип фронта SCLK – нарастающий. Тогда
ошибка декодирования:
Меньше 7 бит
