Rigol DS6064 [27/274] Регулировка опорных ножек
![Rigol DS6064 [27/274] Регулировка опорных ножек](/views2/1473240/page27/bg1b.png)
1. Вводный курс RIGOL
5
Руководство пользователя DS6000
Регулировка опорных ножек
Надлежащим образом отрегулируйте опорные ножки прибора. Являясь опорами
осциллографа, эти ножки позволяют изменять его положение относительно вертикальной
оси, способствуют устойчивости положения, предоставляют возможность еще более
удобной эксплуатации и просмотра данных на экране. Опорные ножки можно
раскладывать или складывать в направлении, указанном стрелками на нижеследующем
рисунке.

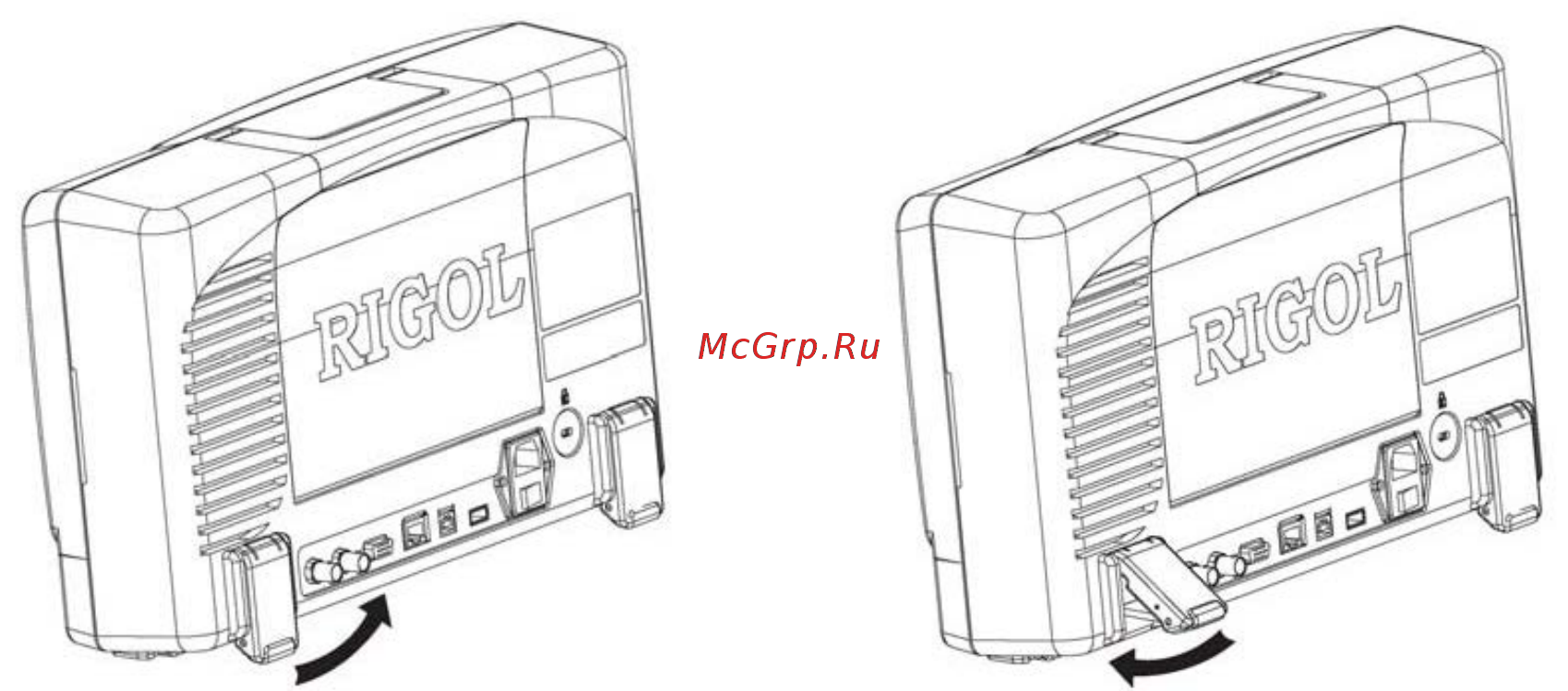

Рис. 1-4 Регулировка опорных ножек
