RIGOL 5. Запуск осциллографа
10
Руководство пользователя DS6000
Запуск по ширине импульса
Это запуск при положительном или отрицательном импульсе установленной ширины
(длительности).
Тип запуска:

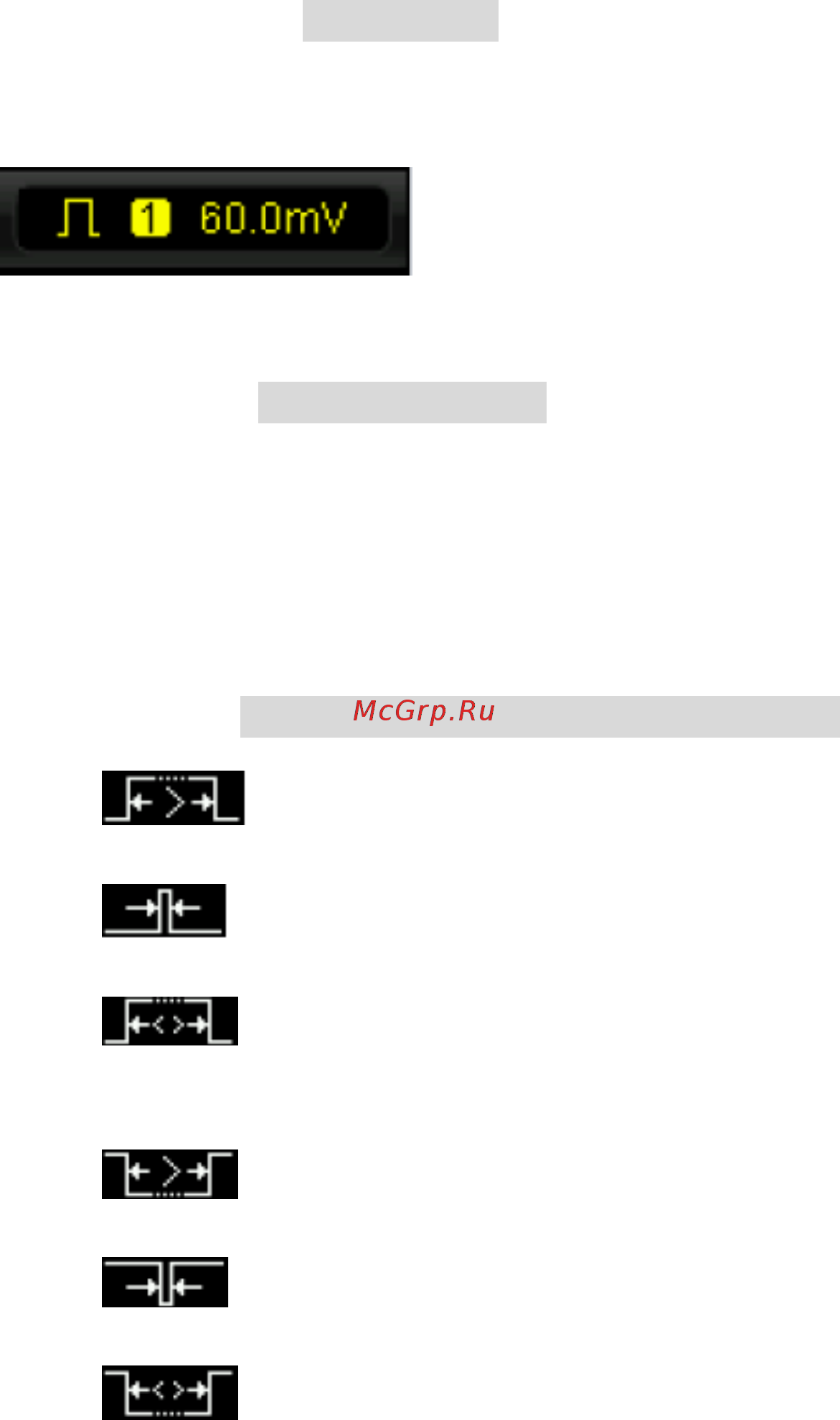

Нажатием клавиши Тип запуска выбирается «Запуск по ширине импульса». При этом в
правом верхнем углу экрана отобразится информация настройки запуска, как это показано
на рис. ниже.
Выбор источника:
Нажав клавишу Выбор источника, выберите источник запуска (CH1-CH4 или EXT).
Текущий источник отобразится в правом верхнем углу экрана.
Внимание: получить стабильный запуск можно, только если источником запуска является
канал, на который уже подан сигнал.
Типы условий запуска по ширине импульса:
Нажав клавишу Условия запуска по ширине импульса, выберите нужные условия.
• : запуск производится, если длительность положительного импульса
входного сигнала больше установленной в настройках длительности импульса.
• : запуск производится, если длительность положительного импульса
входного сигнала меньше установленной в настройках длительности импульса.
• : запуск производится, если длительность положительного импульса
входного сигнала больше установленного нижнего предела и меньше
установленного верхнего предела длительности импульса.
• : запуск производится, если длительность отрицательного импульса
входного сигнала больше установленной в настройках длительности импульса.
• : запуск производится, если длительность отрицательного импульса
входного сигнала меньше установленной в настройках длительности импульса.
• : запуск производится, если длительность отрицательного импульса
входного сигнала больше установленного нижнего предела и меньше
установленного верхнего предела длительности импульса.
Настройка ширины импульса:
