RIGOL 13. Настройка системных функций
2
Руководство пользователя DS6000
Настройка портов удаленного доступа
Осциллограф серии DS6000 может осуществлять обмен информацией с ПК через шины
LAN, USB и GPIB (в сочетании с поставляемым компанией RIGOL переходным модулем
USB-GPIB). Перед использованием портов удаленного доступа ознакомьтесь с
приведенной ниже информацией об их настройке.
Настройка LAN

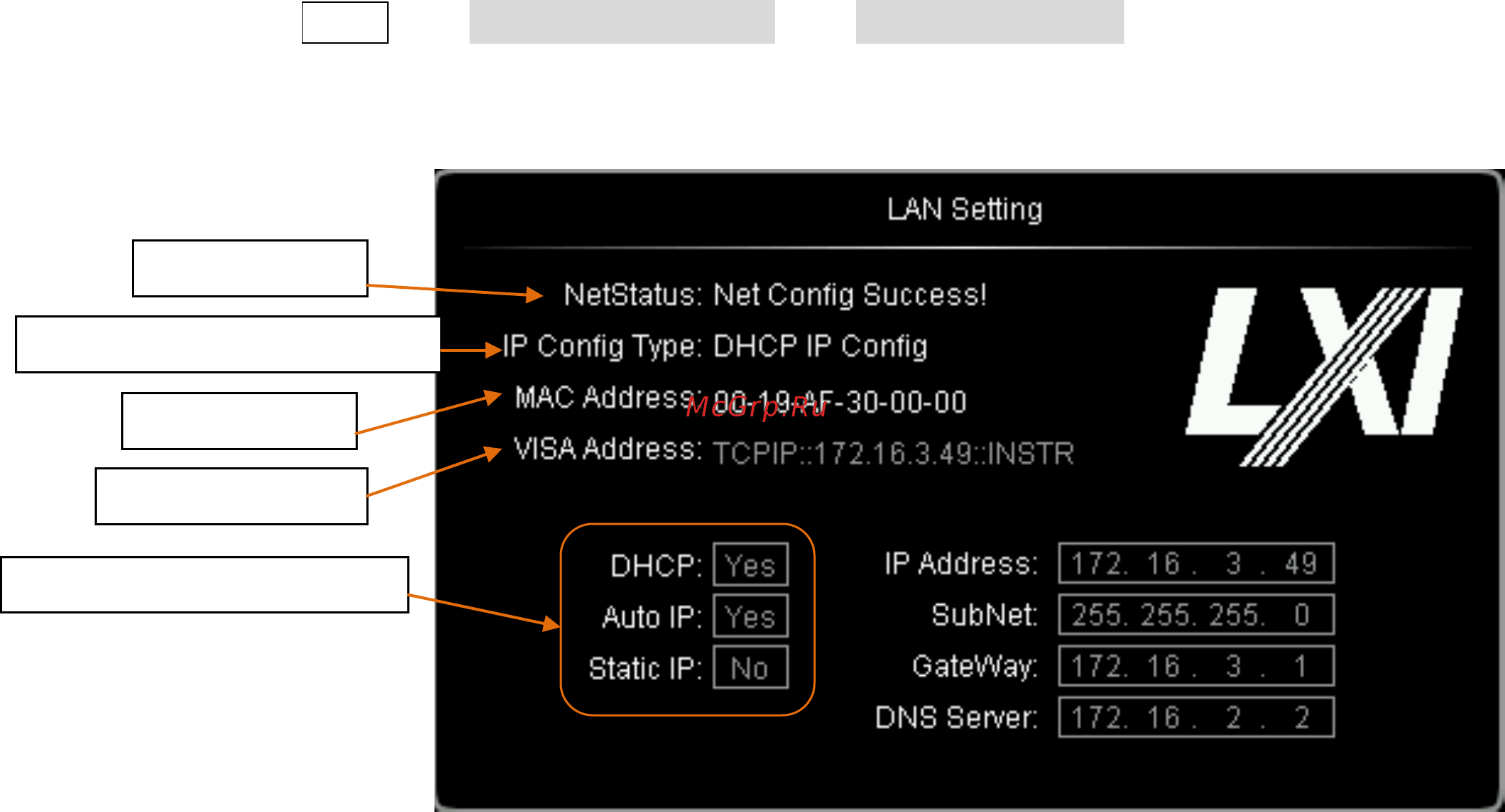

Нажмите UTIL Настройка портов Настройка LAN, откроется интерфейс
настройки LAN. Вы можете просмотреть состояние сетевого соединения и параметры
сетевой конфигурации.
Состояние сети
Соедините сетевым кабелем осциллограф с локальной сетью. Сетевой разъем
осциллографа находится на задней панели. Осциллограф будет выдавать различную
информацию в зависимости от текущего состояния соединения с сетью:
• Успешная настройка сети!
• Получение IP …
• Конфликт IP!
• Нет соединения!
• Сбой настройки DHCP!
• Сбой чтения состояния!
Тип IP конфигурации (DHCP)
Типом конфигурации IP адреса может быть DHCP, автоматический IP или статический IP.
При различных типах IP конфигурации способы настройки параметров сети, таких как IP
адрес, различны.
Состояние сети
Текущий тип IP конфигурации
МАС адрес
дескриптор VISA
Статус типа IP конфигурации
