13. Настройка системных функций RIGOL
3
Руководство пользователя DS6000

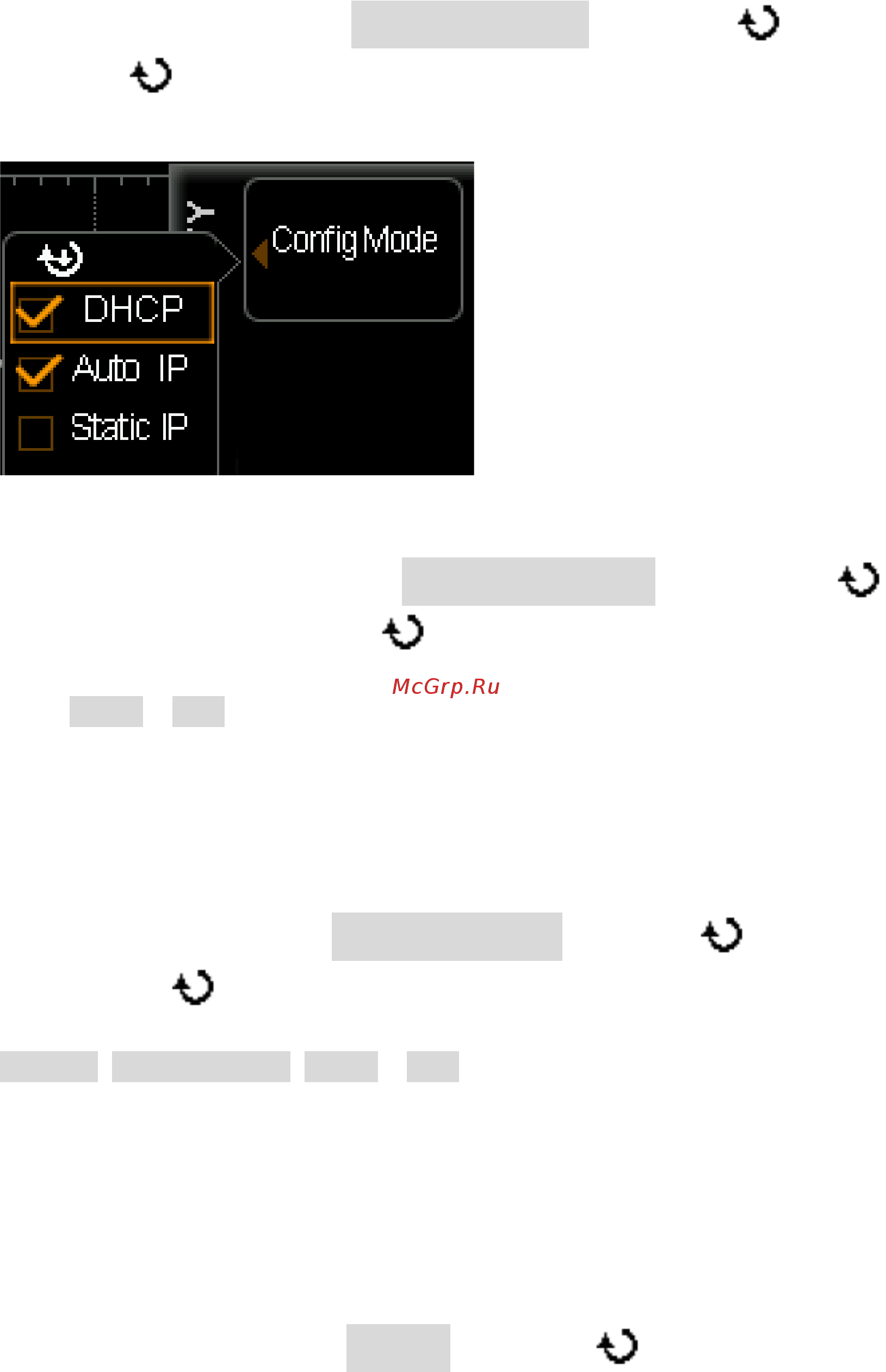

Нажмите экранную клавишу Тип конфигурации, рукояткой выберите «DHCP».
Нажатием подтвердите выбор. При выборе типа DHCP IP адрес сети дается
осциллографу DHCP сервером текущей сети.
Тип IP конфигурации (автоматический IP)
Нажмите экранную клавишу Тип конфигурации, рукояткой выберите
«автоматический IP». Нажатием подтвердите выбор. При выборе «автоматический
IP» DHCP отключается вручную, в правой части экрана появляются дополнительные
меню Шлюз и DNS. Пользователь может самостоятельно установить шлюз осциллографа
и адрес DNS сервера. В режиме автоматического IP осциллограф на основании текущей
конфигурации сети автоматически получает IP адрес (от 169.254.0.1 до 169.254.255.254) и
маску подсети 255.255.0.0.
Тип IP конфигурации (статический IP)
Нажмите экранную клавишу Тип конфигурации, рукояткой выберите «статический
IP». Нажатием подтвердите выбор. При выборе данного режима «автоматический IP»
и DHCP отключаются вручную, в правой части экрана появляются дополнительные меню
IP адрес, Маска подсети, Шлюз и DNS. Пользователь может самостоятельно установить
IP адрес осциллографа.
1. Настройка IP адреса
Формат IP адреса – nnn.nnn.nnn.nnn, диапазон первого nnn – от 0 до 223 (кроме 127),
диапазон трех прочих nnn – от 0 до 255. Рекомендуем уточнить у Вашего системного
администратора, какой IP адрес можно использовать.
Нажмите экранную клавишу IP адрес, рукояткой введите нужный адрес. Данная
настройка сохраняется в энергонезависимом запоминающем устройстве. Если настройка
«загрузки после устранения прекращения подачи питания» выставлена на «Предыдущие
значения», при включении прибора в следующий раз «автоматический IP» и DHCP будут
находиться в отключенном состоянии, осциллограф автоматически загрузит уже
установленный IP адрес.
