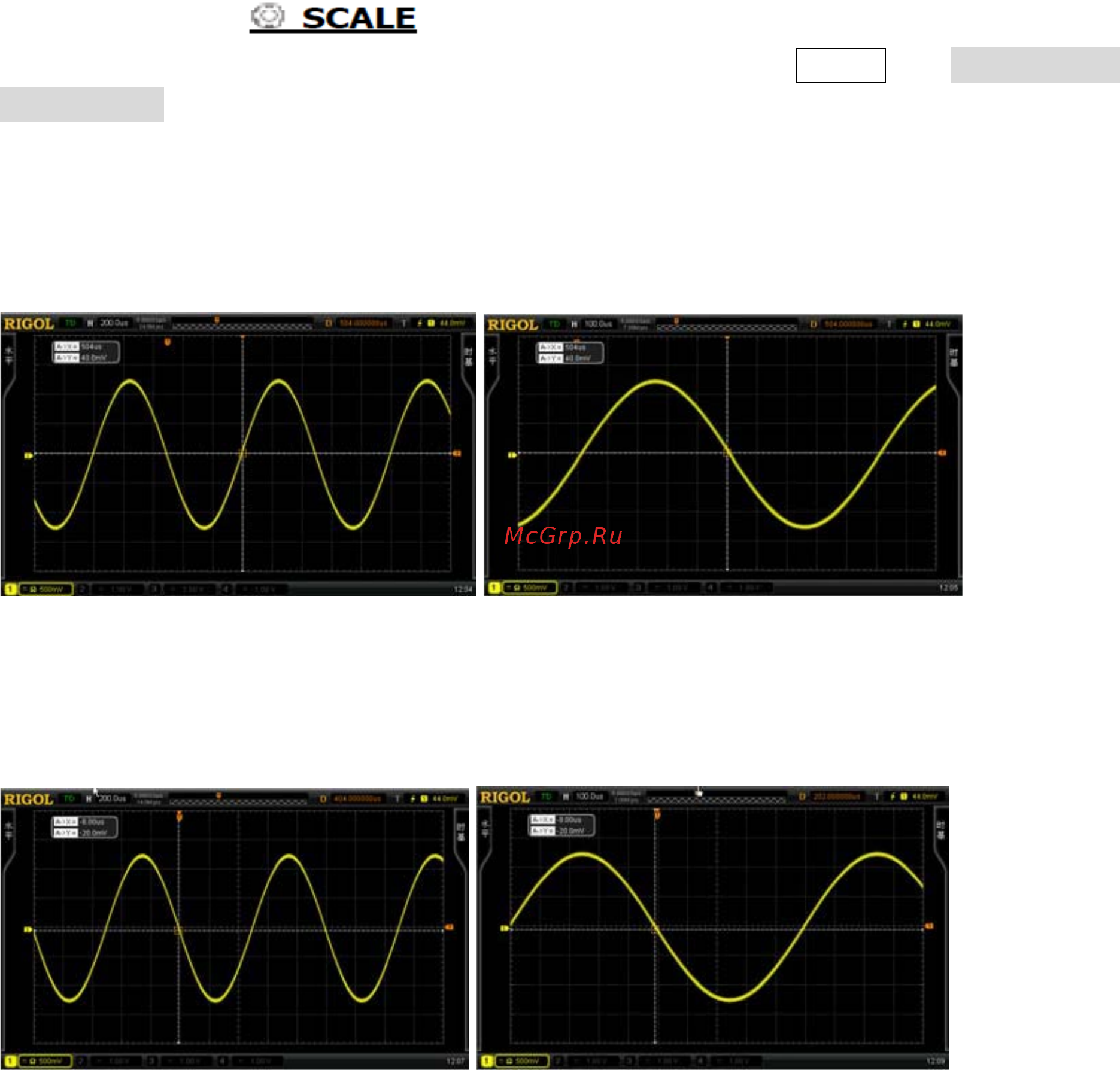

3. Настройка горизонтальной системы RIGOL
9
Руководство пользователя DS6000
Эталоны по горизонтали
Эталон по горизонтали – это базовое положение, относительно которого производится
расширение или сжатие осциллограммы на экране по горизонтали при регулировании
рукояткой Гориз. . В режиме Y-T нажатием расположенной в зоне
управления по горизонтали на передней панели клавиши MENU Эталоны по
горизонтали выбирается нужный режим. По умолчанию это «Центр экрана».
1. Центр экрана
При изменении горизонтальной временной развертки осциллограмма расширяется или
сжимается в горизонтальном направлении относительно центра экрана.
2. Положение запуска
При изменении горизонтальной временной развертки осциллограмма расширяется или
сжимается в горизонтальном направлении относительно точки запуска.
3. Выбранная точка
При изменении горизонтальной временной развертки осциллограмма расширяется или
сжимается в горизонтальном направлении относительно базовой точки, установленной
пользователем (выбрав режим «Выбранная точка», пользователь может установить
базовую точку при помощи рукоятки, пределы настройки от -350 до 350). Максимальное
количество отображаемых на экране точек в горизонтальном направлении – 700, крайнему
левому положению соответствует цифра 350, крайнему правому – -350. Например, если
выбрана базовая точка 150, то:
