5. Запуск осциллографа RIGOL

Руководство пользователя DS6000

Запуск по коду

Условия запуска распознаются путем поиска установленного кода. Кодом является

логическая комбинация «И» каналов. Значение каждого канала может быть установлено

как H (высокий), L (низкий) или X (игнорировать). В одном из каналов, входящих в код,

можно установить условие нарастающего или падающего фронта. После установки

фронта, если коды остальных каналов настроены как «Истина» (H или L), то осциллограф

будет производить запуск по установленному фронту. Если фронт не установлен, то

осциллограф будет производить запуск по последнему фронту, при котором код принял

состояние «Истина». Если коды всех каналов выставлены в значении «Игнорировать», то

осциллограф не будет производить запуск.

Тип запуска:

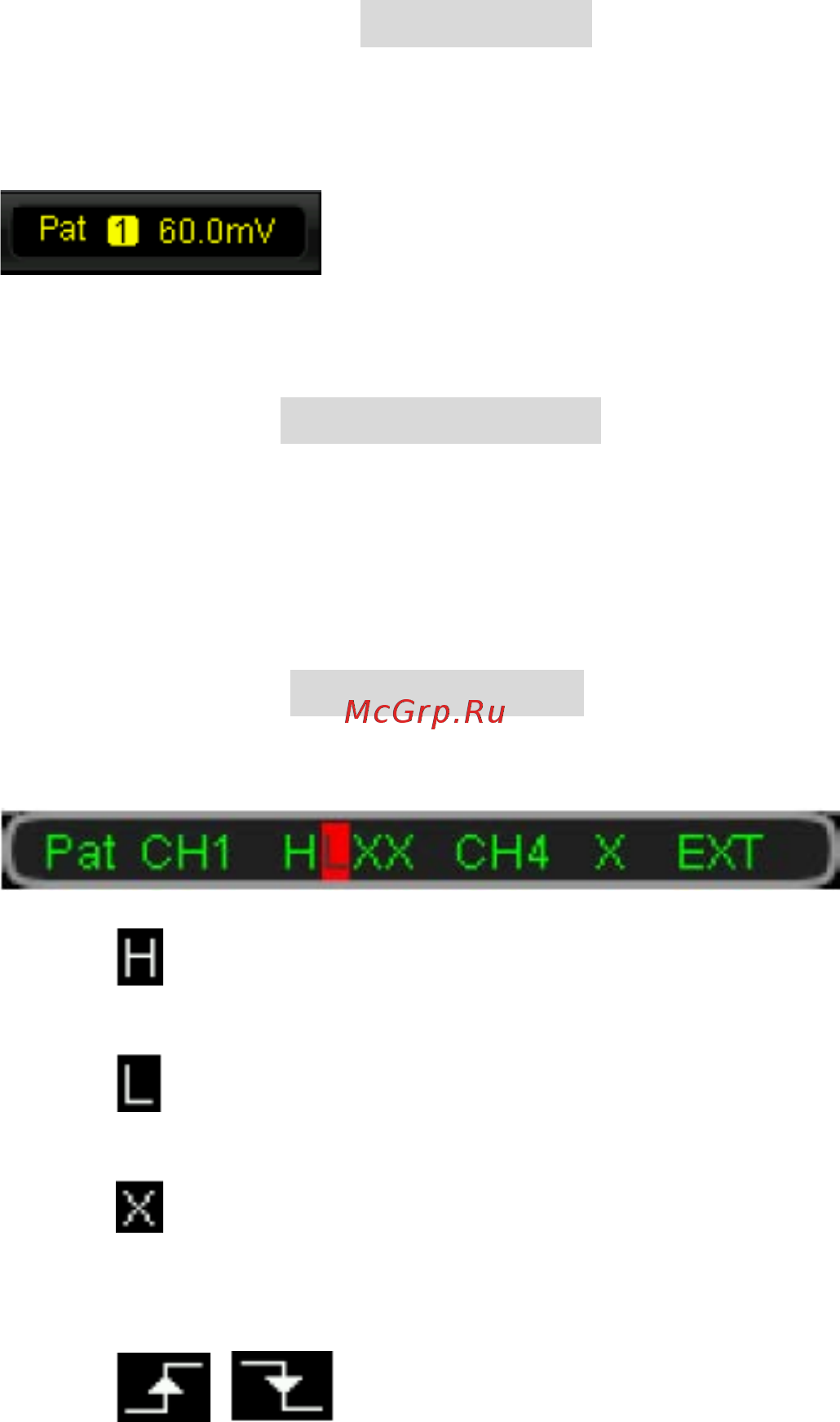

Нажатием клавиши Тип запуска выбирается «Запуск по коду». При этом в правом

верхнем углу экрана отобразится информация настройки запуска, как это показано на рис.

ниже.

Выбор источника:

Нажав клавишу Выбор источника, выберите источник запуска (CH1-CH4 или EXT) для

каналов с установленными значениями H, L, X или фронта. Текущий источник

отобразится в правом верхнем углу экрана.

Настройка кода:

Нажав клавишу Настройка кода, выставьте текущий код канала. При этом в нижней

части экрана отобразится область настройки кода, см. рис. ниже.

• : значение кода выбранного канала – «высокий», т. е. уровень напряжения выше

порогового уровня канала.

• : значение кода выбранного канала – «низкий», т. е. уровень напряжения меньше

порогового уровня канала.

• : значение кода выбранного канала – «игнорировать», т. е. данный канал не

является частью логической комбинации. Если коды всех каналов выставлены в

значении «Игнорировать», то осциллограф не будет производить запуск.

• , : значение кода выбранного канала – его нарастающий или падающий

фронт.

Внимание: в общем коде может быть установлено только одно значение,

соответствующее нарастающему или падающему фронту. Если тип фронта уже выставлен,
