12. Сохранение и загрузка информации RIGOL
13
Руководство пользователя DS6000
Создание одного документа или папки
Данную операцию можно произвести только на внешнем накопителе. Перед
использованием внешнего диска убедитесь, что он правильно соединен с прибором.
Вначале нажмите SAVE Работа с диском, рукояткой выберите и откройте
внешний диск («Disk D» или «Disk E»). Далее выберите нужный путь для создаваемого
документа или папки. По умолчанию это корневой каталог USB накопителя. Затем

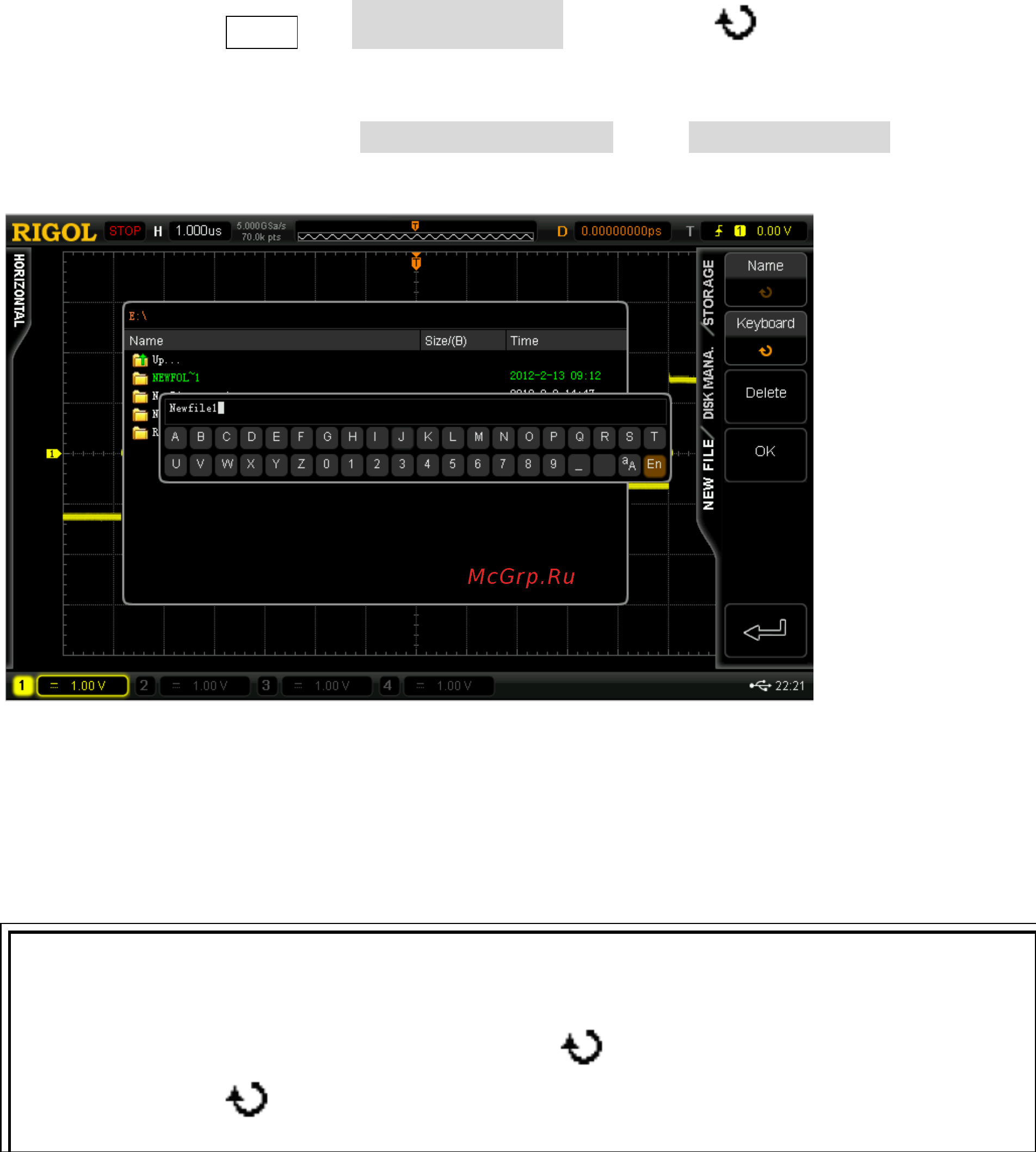

нажмите экранную клавишу Создание документа или Создание папки, откроется
следующий интерфейс:
Данный осциллограф поддерживает ввод на китайском и английском языках. Имя
документа или папки может содержать буквы, цифры, нижнее подчеркивание, пробелы и
иероглифы. Символьная длина имени ограничена 64 байтами. Ниже поясняется, как
ввести имя документа или папки на китайском и английском языках.
Подсказка
В процессе введения имени всегда сначала экранными клавишами меню выбираются
различные рабочие зоны, затем вращением выбирается нужное содержание, в
конце нажатием выбранное содержание вводится.
